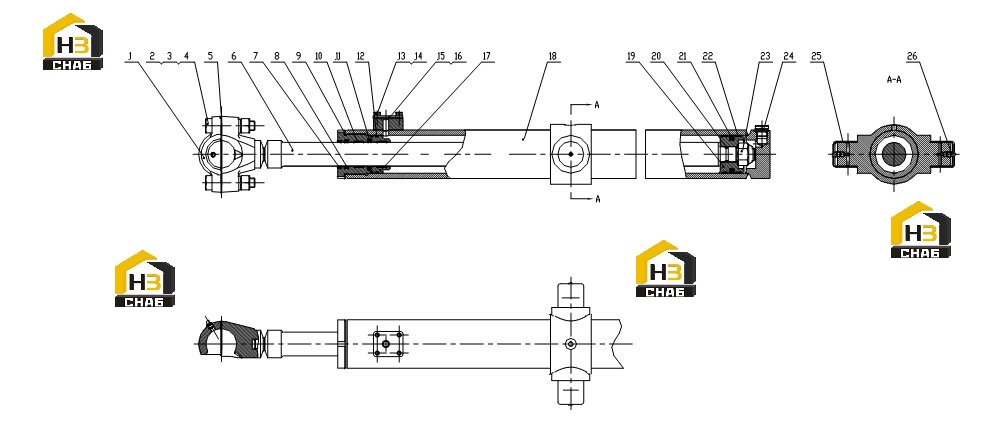

Цилиндр подъема лопасти 10c0695_007_00

← Цилиндр бокового сдвига лопасти 10c0694_004_00 Цилиндр подъема лопасти 10c0696_007_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP130226

Комплект:1

Примечание:

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP130217

Комплект:1

Примечание:

№ на схеме:1

Наименование:FLANGE SUPPORT

Каталожный номер:71A0449

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0294

Комплект:2

Примечание:M20-10-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0019

Комплект:2

Примечание:20

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0219

Комплект:2

Примечание:M20X90-10.9-ZN.D

№ на схеме:5

Наименование:GASKET

Каталожный номер:10A3335

Комплект:1

Примечание:

№ на схеме:6

Наименование:PISTON ROD

Каталожный номер:14D0125

Комплект:1

Примечание:

№ на схеме:7

Наименование:DUST RING

Каталожный номер:13B0647

Комплект:1

Примечание:50*58*6.5

№ на схеме:8

Наименование:SEAL RING

Каталожный номер:80A0445

Комплект:1

Примечание:50*60*7.3

№ на схеме:9

Наименование:O-RING

Каталожный номер:12J0009

Комплект:1

Примечание:80X2.65

№ на схеме:10

Наименование:SUPPORT RING

Каталожный номер:80A0446

Комплект:2

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:13B0161

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0117

Комплект:2

Примечание:73X3.55

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:M8X20-8.8-ZN.D

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:15

Наименование:PAD

Каталожный номер:82A1095

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:10A6541

Комплект:1

Примечание:

№ на схеме:17

Наименование:CYLINDER HEAD

Каталожный номер:53A0765

Комплект:1

Примечание:

№ на схеме:18

Наименование:CYLINDER BODY

Каталожный номер:13D0760

Комплект:1

Примечание:

№ на схеме:19

Наименование:PISTON

Каталожный номер:50A0263

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0271

Комплект:1

Примечание:25.8X3.55

№ на схеме:21

Наименование:SEAL AS

Каталожный номер:80A1103

Комплект:1

Примечание:80X59X8.1

№ на схеме:22

Наименование:SUPPORT RING

Каталожный номер:80A0442

Комплект:2

Примечание:

№ на схеме:23

Наименование:LOCKNUT

Каталожный номер:34C0045

Комплект:1

Примечание:M27X2

№ на схеме:24

Наименование:PLUG

Каталожный номер:30C0894

Комплект:1

Примечание:

№ на схеме:25

Наименование:JACKET

Каталожный номер:83A0683

Комплект:2

Примечание:

№ на схеме:26

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:3

Примечание:M10X1
