Цилиндр бокового сдвига лопасти 10c0694_004_00

← Цилиндр преобразования угла наклона лопаты 10c0669_005_00 Цилиндр подъема лопасти 10c0695_007_00 →

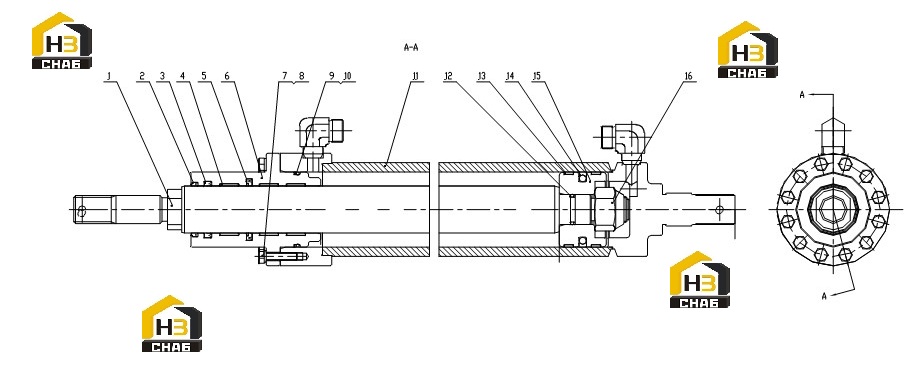

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP130216

Комплект:1

Примечание:

№ на схеме:0

Наименование:SEAL KIT

Каталожный номер:SP130225

Комплект:1

Примечание:

№ на схеме:1

Наименование:PISTON ROD

Каталожный номер:61A0800

Комплект:1

Примечание:

№ на схеме:2

Наименование:DUST RING

Каталожный номер:13B0647

Комплект:1

Примечание:50*58*6.5

№ на схеме:3

Наименование:SEAL RING

Каталожный номер:80A0445

Комплект:1

Примечание:50*60*7.3

№ на схеме:4

Наименование:SUPPORT RING

Каталожный номер:80A0446

Комплект:3

Примечание:

№ на схеме:5

Наименование:D SEAL

Каталожный номер:80A0447

Комплект:1

Примечание:

№ на схеме:6

Наименование:GUIDE SEELVE

Каталожный номер:53A0738

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0569

Комплект:12

Примечание:M8X35-10.9-ZN.D

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006

Комплект:12

Примечание:8

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0117

Комплект:1

Примечание:73X3.55

№ на схеме:10

Наименование:SNAP RING

Каталожный номер:07B0053

Комплект:1

Примечание:

№ на схеме:11

Наименование:CYLINDER BODY

Каталожный номер:13D0759

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0271

Комплект:1

Примечание:25.8X3.55

№ на схеме:13

Наименование:SUPPORT RING

Каталожный номер:80A0442

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL AS

Каталожный номер:80A1103

Комплект:1

Примечание:80X59X8.1

№ на схеме:15

Наименование:PISTON

Каталожный номер:50A0263

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOCKNUT

Каталожный номер:34C0045

Комплект:1

Примечание:M27X2

№ на схеме:17

Наименование:PLUG

Каталожный номер:30C0177

Комплект:2

Примечание:
