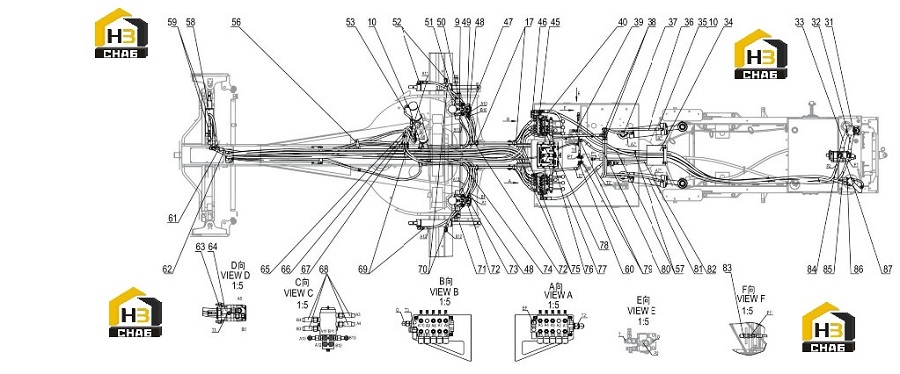

Система рабочая гидравлическая 11y0639_000_01

← Система рабочая гидравлическая 11y0639_000_00 Насос в сборе 44c1788_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:BLADE LIFT CYLINDER

Каталожный номер:10C0695

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:30C0164

Комплект:7

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:09C0203

Комплект:4

Примечание:

№ на схеме:31

Наименование:SUCTION BLOCK

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE AS

Каталожный номер:07C7484

Комплект:1

Примечание:

№ на схеме:33

Наименование:HOSE AS

Каталожный номер:07C7485

Комплект:1

Примечание:

№ на схеме:34

Наименование:PAD

Каталожный номер:82A1524

Комплект:1

Примечание:

№ на схеме:35

Наименование:STEERING CYLINDER

Каталожный номер:10C1066

Комплект:2

Примечание:

№ на схеме:36

Наименование:HOSE AS

Каталожный номер:06C7536

Комплект:1

Примечание:20591-24-08X2SN08 X1130V280° +RNL

№ на схеме:37

Наименование:HOSE AS

Каталожный номер:06C7528

Комплект:1

Примечание:20591-24-08X2SN08 X780V280° +RNL

№ на схеме:38

Наименование:TEE

Каталожный номер:02A0281

Комплект:2

Примечание:

№ на схеме:39

Наименование:HOSE AS

Каталожный номер:05C5637

Комплект:1

Примечание:

№ на схеме:40

Наименование:HOSE AS

Каталожный номер:66C1495

Комплект:1

Примечание:

№ на схеме:45

Наименование:CONTROL VALVE AS

Каталожный номер:44C1791

Комплект:1

Примечание:

№ на схеме:46

Наименование:CONNECTOR

Каталожный номер:31C0113

Комплект:1

Примечание:

№ на схеме:47

Наименование:HYDRAULIC LOCK

Каталожный номер:44C1633

Комплект:1

Примечание:

№ на схеме:48

Наименование:HOSE AS

Каталожный номер:06C7533

Комплект:2

Примечание:20541-24-08/20591 -24-08X2SN08X2400 V0° +RNL

№ на схеме:49

Наименование:HOSE AS

Каталожный номер:06C9316

Комплект:1

Примечание:

№ на схеме:50

Наименование:BLADE SIDESHIFT CYLINDER

Каталожный номер:10C0694

Комплект:1

Примечание:

№ на схеме:51

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C0669

Комплект:1

Примечание:

№ на схеме:52

Наименование:CONNECTOR

Каталожный номер:31C0145

Комплект:4

Примечание:

№ на схеме:53

Наименование:HOSE AS

Каталожный номер:06C7535

Комплект:1

Примечание:

№ на схеме:56

Наименование:CLAMP

Каталожный номер:09C0795

Комплект:1

Примечание:

№ на схеме:57

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:13

Примечание:

№ на схеме:58

Наименование:FRONT WHEEL TILT CYLINDER

Каталожный номер:10C0663

Комплект:1

Примечание:

№ на схеме:59

Наименование:HOSE AS

Каталожный номер:06C6762

Комплект:2

Примечание:

№ на схеме:60

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:2

Примечание:

№ на схеме:61

Наименование:HOSE AS

Каталожный номер:66C0158

Комплект:1

Примечание:

№ на схеме:62

Наименование:HOSE AS

Каталожный номер:66C0157

Комплект:1

Примечание:

№ на схеме:63

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:64

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:65

Наименование:HOSE AS

Каталожный номер:06C7534

Комплект:1

Примечание:

№ на схеме:66

Наименование:HOSE AS

Каталожный номер:66C0436

Комплект:1

Примечание:

№ на схеме:67

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:16

Примечание:

№ на схеме:68

Наименование:HOSE AS

Каталожный номер:66C0156

Комплект:4

Примечание:

№ на схеме:69

Наименование:HOSE AS

Каталожный номер:66C2287

Комплект:2

Примечание:

№ на схеме:70

Наименование:HOSE AS

Каталожный номер:66C2285

Комплект:2

Примечание:

№ на схеме:71

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C0668

Комплект:1

Примечание:

№ на схеме:72

Наименование:HOSE AS

Каталожный номер:66C2286

Комплект:2

Примечание:

№ на схеме:73

Наименование:HOSE AS

Каталожный номер:06C7532

Комплект:1

Примечание:

№ на схеме:74

Наименование:CLAMP

Каталожный номер:09C1610

Комплект:2

Примечание:

№ на схеме:75

Наименование:GROMMET

Каталожный номер:84A0341

Комплект:2

Примечание:

№ на схеме:76

Наименование:HOSE AS

Каталожный номер:66C7608

Комплект:1

Примечание:

№ на схеме:77

Наименование:HOSE AS

Каталожный номер:07C4682

Комплект:1

Примечание:

№ на схеме:78

Наименование:HOSE AS

Каталожный номер:07C4683

Комплект:1

Примечание:

№ на схеме:79

Наименование:TEE

Каталожный номер:32C0114

Комплект:2

Примечание:

№ на схеме:80

Наименование:HOSE AS

Каталожный номер:06C7530

Комплект:1

Примечание:

№ на схеме:81

Наименование:HOSE AS

Каталожный номер:06C7529

Комплект:1

Примечание:

№ на схеме:82

Наименование:HOSE AS

Каталожный номер:07C4684

Комплект:1

Примечание:

№ на схеме:83

Наименование:SPACER CONNECTOR

Каталожный номер:44C1793

Комплект:1

Примечание:

№ на схеме:84

Наименование:HOSE AS

Каталожный номер:66C7765

Комплект:1

Примечание:

№ на схеме:85

Наименование:HOSE AS

Каталожный номер:66C7766

Комплект:1

Примечание:

№ на схеме:86

Наименование:JOINT

Каталожный номер:44C0085

Комплект:1

Примечание:

№ на схеме:87

Наименование:PUMP AS

Каталожный номер:44C1788

Комплект:1

Примечание:
