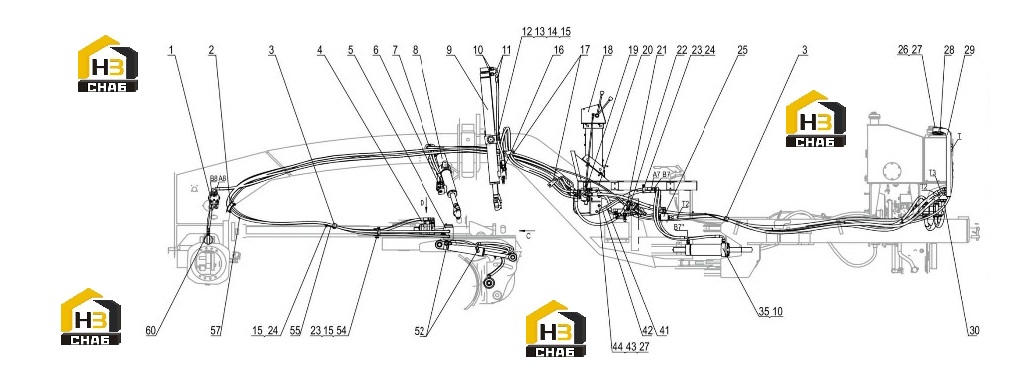

Система рабочая гидравлическая 11y0639_000_00

Каталожный номер:09C0202

Комплект:2

Примечание:

№ на схеме:4

Наименование:SWING MOTOR

Каталожный номер:11C0783

Комплект:1

Примечание:

№ на схеме:5

Наименование:SWIVEL JOINT

Каталожный номер:44C1599

Комплект:1

Примечание:

№ на схеме:6

Наименование:HYDRAULIC LOCK

Каталожный номер:44C1634

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:09C0188

Комплект:1

Примечание:

№ на схеме:8

Наименование:BLADE SWING CYLINDER

Каталожный номер:10C0696

Комплект:1

Примечание:

№ на схеме:9

Наименование:BLADE LIFT CYLINDER

Каталожный номер:10C0695

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:30C0164

Комплект:7

Примечание:

№ на схеме:11

Каталожный номер:06C7531

Комплект:2

Примечание:20591-24-08/20511-2 4-08X2SN08X1060

№ на схеме:12

Каталожный номер:06B0001

Комплект:3

Примечание:10-140HV-ZN.D

№ на схеме:13

Каталожный номер:09C0380

Комплект:3

Примечание:

№ на схеме:14

Каталожный номер:00B0056

Комплект:3

Примечание:M10X16-8.8-ZN.D

№ на схеме:15

Каталожный номер:06B0002

Комплект:7

Примечание:10

№ на схеме:16

Наименование:HYDRAULIC LOCK

Каталожный номер:12C2800

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:09C0203

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLATFORM

Каталожный номер:49Y0039

Комплект:1

Примечание:

№ на схеме:19

Наименование:CONTROL VALVE AS

Каталожный номер:44C1792

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:05C2085

Комплект:1

Примечание:

№ на схеме:21

Наименование:JOINT

Каталожный номер:44C0077

Комплект:1

Примечание:M18X1.5

№ на схеме:22

Наименование:TEE

Каталожный номер:32C0111

Комплект:1

Примечание:

№ на схеме:23

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:00B0005

Комплект:3

Примечание:M10X20-8.8-ZN.D

№ на схеме:25

Наименование:RETURN VALVE

Каталожный номер:44C1773

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:01B0009

Комплект:4

Примечание:M12X75-8.8-ZN.D

№ на схеме:27

Каталожный номер:06B0008

Комплект:12

Примечание:12

№ на схеме:28

Наименование:O-RING

Каталожный номер:12B0302

Комплект:1

Примечание:46.2X3.55

№ на схеме:29

Наименование:TUBE

Каталожный номер:09D0318

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:66C1494

Комплект:1

Примечание:

№ на схеме:35

Наименование:STEERING CYLINDER

Каталожный номер:10C1066

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:-

Комплект:1

Примечание:20591-24-08/20511-2 4-08X2SN08X1100+RNL

№ на схеме:42

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV

№ на схеме:44

Каталожный номер:-

Комплект:8

Примечание:M12X40-8.8-ZN.D

№ на схеме:52

Наименование:CONNECTOR

Каталожный номер:31C0145

Комплект:4

Примечание:

№ на схеме:54

Наименование:NUT

Каталожный номер:03B0053

Комплект:1

Примечание:M10-8-ZN.D

№ на схеме:55

Наименование:STOP PLATE

Каталожный номер:46D1761

Комплект:1

Примечание:

№ на схеме:57

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:13

Примечание:

№ на схеме:58

Наименование:FRONT WHEEL TILT CYLINDER

Каталожный номер:10C0663

Комплект:1

Примечание:

№ на схеме:60

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:2

Примечание:

№ на схеме:61
