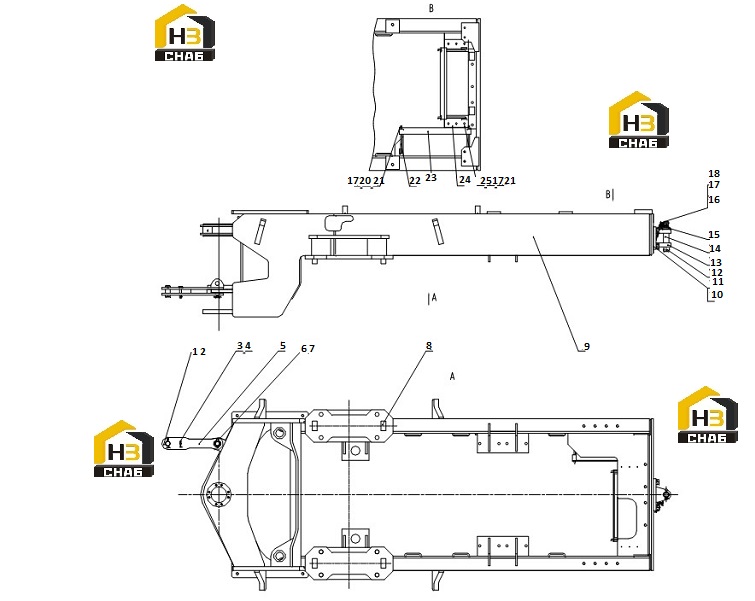

Рама задняя в сборе 08y0038_000_00

← Вилка в сборе 34c0317_000_00 Рама передняя в сборе 08y0440_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:60A0581

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:08B0017

Комплект:2

Примечание:6X60-ZN.D

№ на схеме:3

Наименование:PIN

Каталожный номер:60A0836

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:08B0020

Комплект:1

Примечание:4X40-ZN.D

№ на схеме:5

Наименование:STEERING FRAME LOCK

Каталожный номер:16D0333

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:11D0265

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:34C0316

Комплект:1

Примечание:

№ на схеме:8

Наименование:BLOCK

Каталожный номер:17A0011

Комплект:4

Примечание:

№ на схеме:9

Наименование:REAR FRAME

Каталожный номер:30D1704

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0019

Комплект:4

Примечание:20

№ на схеме:11

Наименование:BOLT

Каталожный номер:01B0321

Комплект:4

Примечание:M20X55-10.9-ZN.D

№ на схеме:12

Наименование:PIN

Каталожный номер:08B0102

Комплект:1

Примечание:8X55-ZN.D

№ на схеме:13

Наименование:TRACTION PIN SEAT

Каталожный номер:02D2442

Комплект:1

Примечание:

№ на схеме:14

Наименование:TRACTION PIN

Каталожный номер:11D0264

Комплект:1

Примечание:

№ на схеме:15

Наименование:CHAIN AS

Каталожный номер:54C0103

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0007

Комплект:1

Примечание:M8X16-8.8-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0006

Комплект:11

Примечание:8

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0086

Комплект:1

Примечание:8-200HV-ZN.D EC0000117989_5

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:M8-8-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0005

Комплект:11

Примечание:8-200HV-ZN.D EC0000117989_5

№ на схеме:22

Наименование:HOOK

Каталожный номер:26A0290

Комплект:4

Примечание:

№ на схеме:23

Наименование:ANGLE STEEL

Каталожный номер:25A0194

Комплект:2

Примечание:

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:02D8005

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0052

Комплект:6

Примечание:M8X22-8.8-ZN.D
