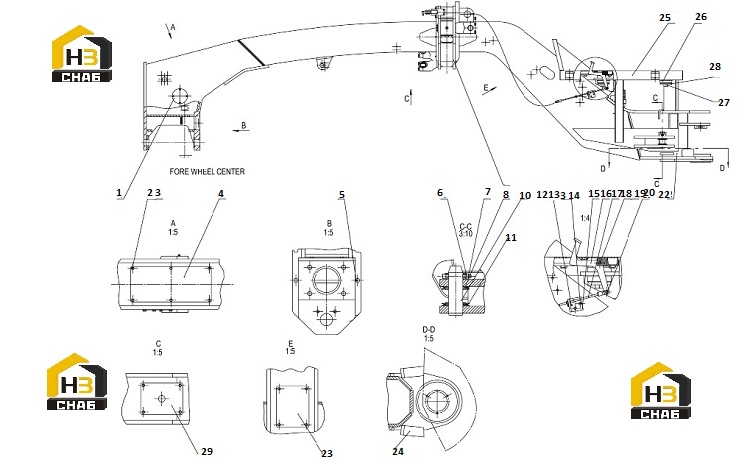

Рама передняя в сборе 08y0440_000_00

← Рама задняя в сборе 08y0038_000_00 Рама передняя в сборе 08y0471_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:10A1689

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0007

Комплект:20

Примечание:M8X16-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:23

Примечание:8

№ на схеме:4

Наименование:COVER

Каталожный номер:11A1108

Комплект:1

Примечание:

№ на схеме:5

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:5

Примечание:M10X1

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:7

Наименование:SCREW

Каталожный номер:04B0273

Комплект:4

Примечание:M10X90-8.8-ZN.D

№ на схеме:8

Наименование:RING

Каталожный номер:56A0254

Комплект:8

Примечание:

№ на схеме:9

Наименование:SWING ARM AS

Каталожный номер:22C1557

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHAFT

Каталожный номер:61A0379

Комплект:4

Примечание:

№ на схеме:11

Наименование:V-SEAL

Каталожный номер:80A0189

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0010

Комплект:2

Примечание:M6X20-8.8-ZN.D

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0085

Комплект:3

Примечание:M8X25-8.8-ZN.D

№ на схеме:15

Наименование:PLATE

Каталожный номер:23A2310

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEP

Каталожный номер:00D1025

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLEXIBLE SHAFT

Каталожный номер:23C0074

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:08B0029

Комплект:1

Примечание:B12X40

№ на схеме:19

Наименование:PIN

Каталожный номер:08B0033

Комплект:2

Примечание:3. 2X36-ZN.D

№ на схеме:20

Наименование:PIN

Каталожный номер:08B0155

Комплект:1

Примечание:

№ на схеме:22

Наименование:FRONT FRAME

Каталожный номер:30D2545

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:10A8725

Комплект:1

Примечание:

№ на схеме:24

Наименование:BLOCK

Каталожный номер:18A0725

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLATFORM

Каталожный номер:23D2713

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHOCK ABSORBER

Каталожный номер:47C0447

Комплект:4

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:01B0150

Комплект:4

Примечание:M30X120-8.8-ZN.D

№ на схеме:28

Наименование:WASHER

Каталожный номер:56A0209

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:90A0412

Комплект:1

Примечание:
