Крышка передняя 48c2530_000_00

Крышка передняя 48c2530_000_00

← Капот в сборе 44y0014_000_00 Капот в сборе 44y0408_000_00 →

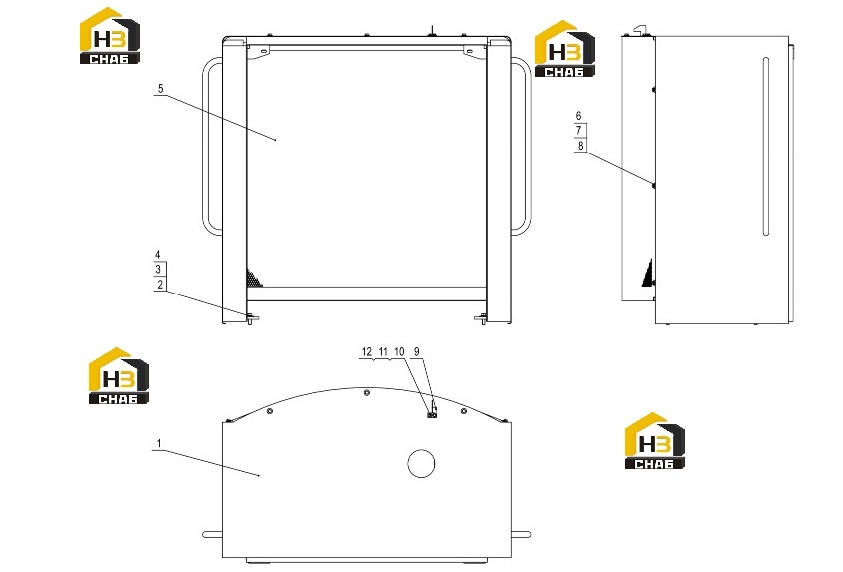

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:43D1220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0008
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0059
Комплект:4
Примечание:12-200HV-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:-
Комплект:4
Примечание:M12X40-8.8-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:GRILL
Каталожный номер:43D1221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0086
Комплект:9
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0006
Комплект:9
Примечание:8
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0085
Комплект:9
Примечание:M8X25-8.8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:20A5023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0010
Комплект:2
Примечание:M6X20-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0062
Комплект:2
Примечание:6-200HV-ZN.D
