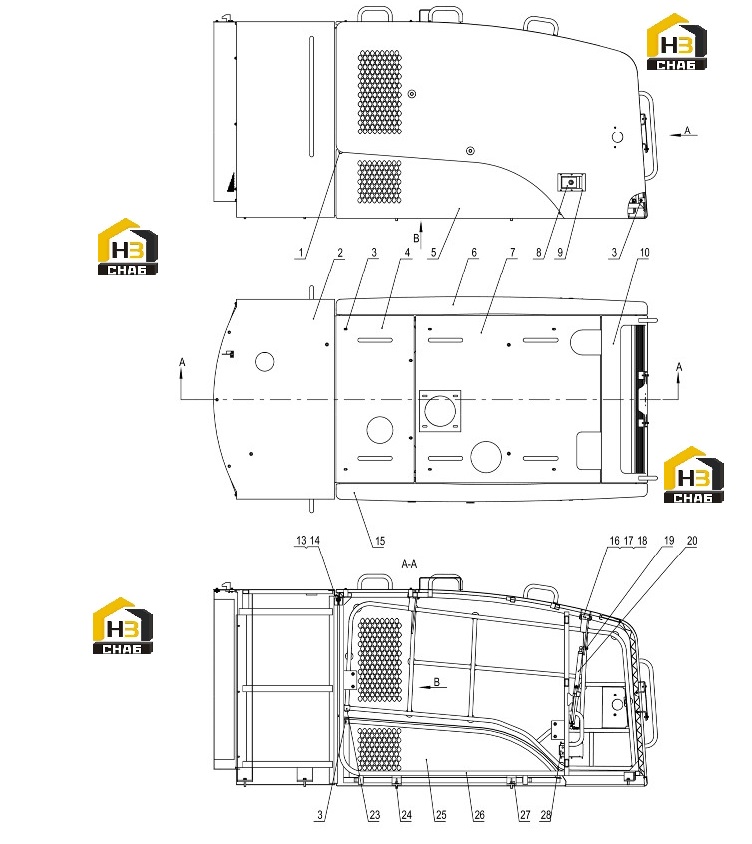

Капот в сборе 44y0408_000_00

← Крышка передняя 48c2530_000_00 Капот двигателя 44y0408_000_01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CUSHION

Каталожный номер:85A3421

Комплект:4

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:48C4359

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:01B1289

Комплект:14

Примечание:M8X20-8.8-ZN.D

№ на схеме:4

Наименование:COVER

Каталожный номер:43D2220

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE-LH

Каталожный номер:42D1518

Комплект:1

Примечание:

№ на схеме:6

Наименование:DOOR-RH

Каталожный номер:42D1519

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:43D2221

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCK

Каталожный номер:88A0081

Комплект:2

Примечание:

№ на схеме:9

Наименование:RIVET

Каталожный номер:09B0023

Комплект:12

Примечание:4X10-ZN.D

№ на схеме:10

Наименование:COVER

Каталожный номер:44D0260

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B1277

Комплект:22

Примечание:M10X20-8.8-ZN.D

№ на схеме:14

Наименование:NUT

Каталожный номер:03B2135

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:15

Наименование:DOOR-LH

Каталожный номер:42D1520

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:60A2084

Комплект:4

Примечание:

№ на схеме:17

Наименование:COTTER PIN

Каталожный номер:08V0118

Комплект:4

Примечание:3X25

№ на схеме:18

Наименование:GREASE FITTING

Каталожный номер:10V0072

Комплект:4

Примечание:M6X1

№ на схеме:19

Наименование:NUT

Каталожный номер:03B2136

Комплект:2

Примечание:M12-8-ZN.D

№ на схеме:20

Наименование:AIR SPRING

Каталожный номер:13C0768

Комплект:2

Примечание:

№ на схеме:23

Наименование:CUSHION

Каталожный номер:85A1444

Комплект:4

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:01B1283

Комплект:8

Примечание:M12X30-8.8-ZN.D

№ на схеме:25

Наименование:PLATE-RH

Каталожный номер:42D1539

Комплект:1

Примечание:

№ на схеме:26

Наименование:SKEL

Каталожный номер:44D0652

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRACKET

Каталожный номер:02D5284

Комплект:4

Примечание:

№ на схеме:28

Наименование:LOCK PLATE

Каталожный номер:17D1171

Комплект:2

Примечание:
