Кресло водительское 46e0021_000_00

← Блок управления в сборе 47c3088_000_00 Лестница 43e0231_000_00 →

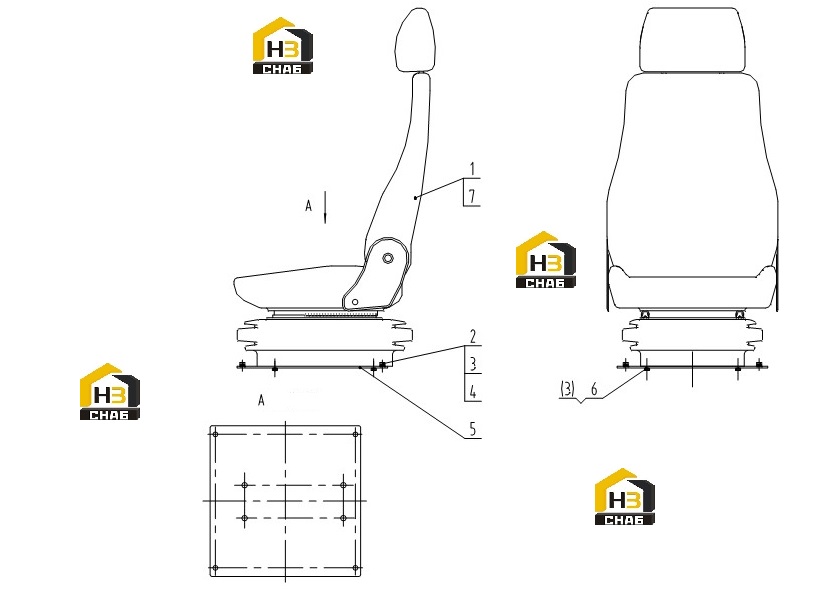

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAT

Каталожный номер:47C0273

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:M8-8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0218

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:5

Наименование:PLATE

Каталожный номер:11A0769

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0296

Комплект:4

Примечание:M8×20-8.8-ZN.D

№ на схеме:7

Наименование:SEAT

Каталожный номер:47C0289

Комплект:1

Примечание:
