Блок управления в сборе 47c3088_000_00

Блок управления в сборе 47c3088_000_00

← Кабина 41y0359_000_01 Кресло водительское 46e0021_000_00 →

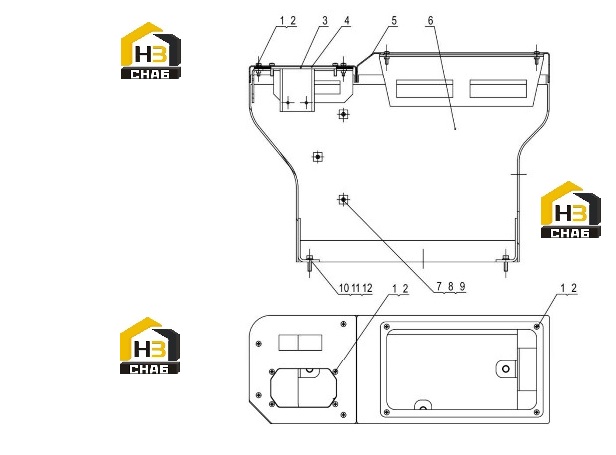

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WASHER
Каталожный номер:06B0003
Комплект:12
Примечание:6
0 ₽
шт
№ на схеме:2
Наименование:SCREW
Каталожный номер:04B0294
Комплект:12
Примечание:M6X25-4.8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:36D1441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:88A1347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:COVER
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOUSING
Каталожный номер:37C1424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:04B0198
Комплект:3
Примечание:M4X12-4.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0022
Комплект:3
Примечание:4
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0097
Комплект:3
Примечание:4-200HV-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0006
Комплект:3
Примечание:8
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:3
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0020
Комплект:3
Примечание:M8X30-8.8-ZN.D
