Жгут проводов двигателя 46c4357 001

← Система электрическая 22e1040 003 Рама с комплектующими 46c1627 008 →

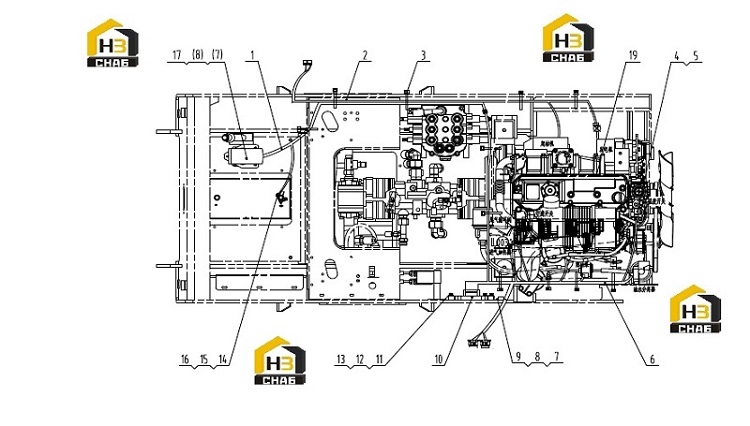

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HARNESS

Каталожный номер:08C2041

Комплект:1

Примечание:

№ на схеме:2

Наименование:HARNESS

Каталожный номер:08C1477

Комплект:1

Примечание:2

№ на схеме:3

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:20

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:34C0091

Комплект:1

Примечание:

№ на схеме:5

Наименование:TEMP SENSOR

Каталожный номер:30B0307

Комплект:1

Примечание:

№ на схеме:6

Наименование:HARNESS

Каталожный номер:08C1476

Комплект:1

Примечание:1

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0346

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONTROLLER

Каталожный номер:37B0373

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0075

Комплект:3

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0086

Комплект:3

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0348

Комплект:3

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0335

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0066

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0361

Комплект:1

Примечание:

№ на схеме:17

Наименование:ACCELERATOR SENSOR

Каталожный номер:30B0305

Комплект:1

Примечание:

№ на схеме:18

Наименование:ELECTRICAL SCHEMATIC

Каталожный номер:50E0039

Комплект:1

Примечание:4TNV98

№ на схеме:19

Наименование:HARNESS

Каталожный номер:08C5051

Комплект:1

Примечание:
