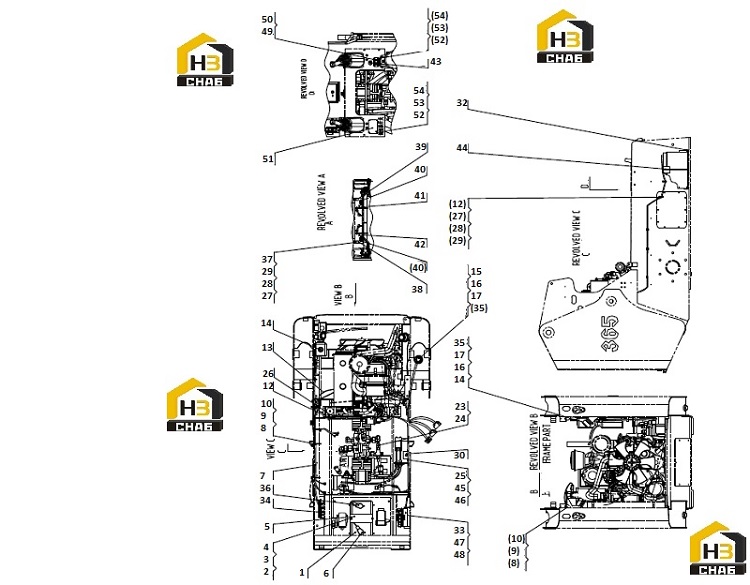

Рама с комплектующими 46c1627 008

← Жгут проводов двигателя 46c4357 001 Реле преобразовательное 46c1865 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BATTERY

Каталожный номер:37B0427

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0347

Комплект:2

Примечание:

№ на схеме:5

Наименование:BRACKET

Каталожный номер:00D1649

Комплект:1

Примечание:

№ на схеме:6

Наименование:CABLE

Каталожный номер:08C1540

Комплект:1

Примечание:

№ на схеме:7

Наименование:HARNESS

Каталожный номер:08C4937

Комплект:1

Примечание:

№ на схеме:8

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:32

Примечание:

№ на схеме:9

Наименование:SUPPORT

Каталожный номер:86A0286

Комплект:34

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0073

Комплект:20

Примечание:

№ на схеме:12

Наименование:CLIP

Каталожный номер:09K0002

Комплект:3

Примечание:

№ на схеме:13

Наименование:CABLE

Каталожный номер:08K0010

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:37B0220

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0311

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0361

Комплект:7

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0066

Комплект:7

Примечание:

№ на схеме:23

Наименование:TEMP CONTROL SWITCH

Каталожный номер:30B0263

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0117

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:03B0014

Комплект:2

Примечание:

№ на схеме:26

Наименование:PROTECTIVE SHIELD

Каталожный номер:46C2762

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0075

Комплект:17

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0348

Комплект:20

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0005

Комплект:20

Примечание:

№ на схеме:30

Наименование:WIPER CONTROLLER

Каталожный номер:37B0328

Комплект:1

Примечание:

№ на схеме:32

Наименование:BRACKET

Каталожный номер:84A0423

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUSE/RELAY AS

Каталожный номер:46C1865

Комплект:1

Примечание:

№ на схеме:34

Наименование:RELAY MOUNTING AS

Каталожный номер:46C1847

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:00B0153

Комплект:7

Примечание:

№ на схеме:36

Наименование:CABLE

Каталожный номер:08C1541

Комплект:1

Примечание:

№ на схеме:37

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:38

Наименование:PLATE

Каталожный номер:21A7931

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLATE

Каталожный номер:21A7932

Комплект:1

Примечание:

№ на схеме:40

Наименование:PROXIMITY SWITCH

Каталожный номер:34V0045

Комплект:2

Примечание:

№ на схеме:41

Наименование:PLATE

Каталожный номер:20A4618

Комплект:1

Примечание:

№ на схеме:42

Наименование:PLATE

Каталожный номер:20A4617

Комплект:1

Примечание:

№ на схеме:43

Наименование:LIGHTER

Каталожный номер:37B0276

Комплект:1

Примечание:

№ на схеме:44

Наименование:SCREW ROD

Каталожный номер:01B0529

Комплект:2

Примечание:

№ на схеме:45

Наименование:WASHER

Каталожный номер:06B0346

Комплект:2

Примечание:

№ на схеме:46

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:

№ на схеме:47

Наименование:FUSE NAMEPLATE

Каталожный номер:74A4060

Комплект:1

Примечание:

№ на схеме:48

Наименование:FUSE NAMEPLATE

Каталожный номер:74A4061

Комплект:1

Примечание:

№ на схеме:49

Наименование:MOUNTING PLATE HAZARD

Каталожный номер:10A7409

Комплект:1

Примечание:

№ на схеме:50

Наименование:FLASHER SWITCH

Каталожный номер:34B0147

Комплект:1

Примечание:

№ на схеме:51

Наименование:MOUNTING PLATE

Каталожный номер:10A7425

Комплект:1

Примечание:

№ на схеме:52

Наименование:WASHER

Каталожный номер:06B0097

Комплект:8

Примечание:

№ на схеме:53

Наименование:WASHER

Каталожный номер:06B0022

Комплект:8

Примечание:

№ на схеме:54

Наименование:SCREW

Каталожный номер:04B0198

Комплект:8

Примечание:
