Устройство рабочее

← Привод колеса в сборе Соединение быстроразъемное →

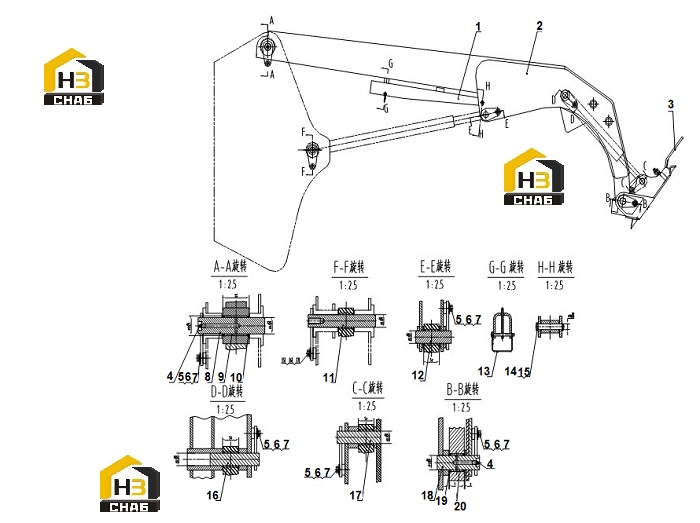

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm Stop

Каталожный номер:37C0358

Комплект:1

Примечание:

№ на схеме:2

Наименование:Arm

Каталожный номер:21D0221

Комплект:1

Примечание:

№ на схеме:3

Наименование:Quick Coupler

Каталожный номер:43C0122

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting

Каталожный номер:10B0014

Комплект:4

Примечание:GB1152-89 M10×1

№ на схеме:5

Наименование:Bolt

Каталожный номер:00B0005

Комплект:12

Примечание:GB5783-86 M10×20-8.8-Zn.D

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0030

Комплект:12

Примечание:GB96-85 10-140HV-Zn.D

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0347

Комплект:12

Примечание:GB93-87 10-Zn.D

№ на схеме:8

Наименование:Pin

Каталожный номер:11D0424

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:55A0671

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal

Каталожный номер:13B0226

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:11D0425

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:11D0366

Комплект:2

Примечание:

№ на схеме:13

Наименование:Lock

Каталожный номер:34C0778

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:60A1011

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:07B0073

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:11D0426

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:11D0427

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:11D0428

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal

Каталожный номер:13B0227

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:55A1275

Комплект:2

Примечание:40×50×40
