Соединение быстроразъемное

Соединение быстроразъемное

← Устройство рабочее Замок →

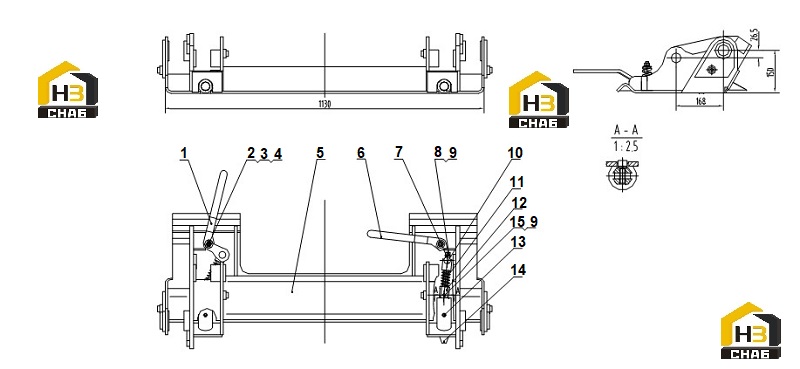

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SPANNER
Каталожный номер:23A3272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:GB6170-86 M10-8-Zn.D
0 ₽
шт
№ на схеме:3
Наименование:SPRING
Каталожный номер:75A0142
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0030
Комплект:2
Примечание:GB96-85 10-140HV-Zn.D
0 ₽
шт
№ на схеме:5
Наименование:QUICKER COUPLE
Каталожный номер:02D1676
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BRACKET SPANNER
Каталожный номер:23A3273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0001
Комплект:2
Примечание:GB97.1-85 10-140HV-Zn.D
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:04V0280
Комплект:2
Примечание:GB70-85 M10×40-10.9-Zn.D
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:GB93-87 10-Zn.D
0 ₽
шт
№ на схеме:10
Наименование:SLIDER
Каталожный номер:88A0289
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SPRING
Каталожный номер:75A0143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ROD
Каталожный номер:64A0112
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:GB1152-89 M10×1
0 ₽
шт
№ на схеме:14
Наименование:PIN
Каталожный номер:61A0278
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:04B0186
Комплект:2
Примечание:GB70-85 M10х30-10.9-Zn.D
