Трансмиссия коробка передач в сборе 05e0102 004

← Ведущее колесо 41c1974_000_00 Коробка передач 42c1003_000_00 →

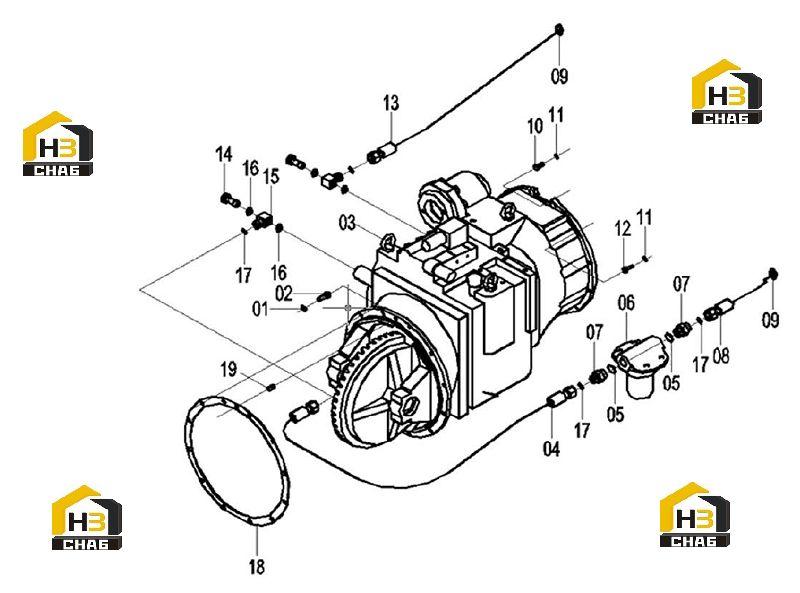

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:00V0352

Комплект:12

Примечание:

№ на схеме:03

Наименование:GAERBOX

Каталожный номер:42C1003

Комплект:1

Примечание:YQXD45VIHL LG

№ на схеме:03

Наименование:GAERBOX

Каталожный номер:42K2018

Комплект:1

Примечание:42C1003

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:06C3024

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B0144

Комплект:2

Примечание:

№ на схеме:06

Наименование:OIL FILTER

Каталожный номер:53C0001

Комплект:1

Примечание:

№ на схеме:07

Наименование:CONNECTOR

Каталожный номер:00A2177

Комплект:2

Примечание:

№ на схеме:08

Наименование:HOSE AS

Каталожный номер:06K2086

Комплект:1

Примечание:

№ на схеме:09

Наименование:CLAMP

Каталожный номер:15J2009

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0012

Комплект:12

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0019

Комплект:12

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:06K2087

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:03H2056

Комплект:2

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:00H2181

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0224

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B0289

Комплект:4

Примечание:

№ на схеме:18

Наименование:LINER

Каталожный номер:81H2009

Комплект:1

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:08B0186

Комплект:1

Примечание:
