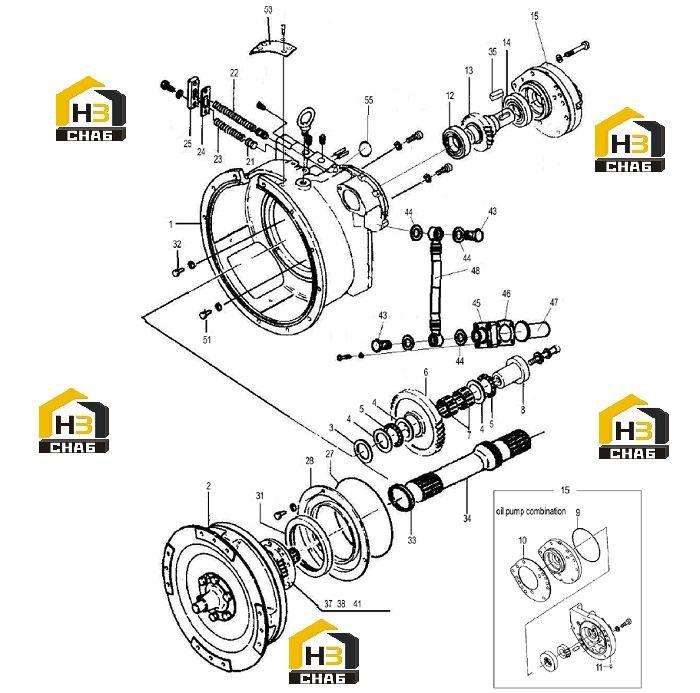

Коробка передач 42c1003_000_00

← Трансмиссия коробка передач в сборе 05e0102 004 Коробка передач 42c1003_000_01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONVERTOR HOUSING

Каталожный номер:SP123802

Комплект:1

Примечание:

№ на схеме:2

Наименование:TORQUE CONVERTER

Каталожный номер:SP123803

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:SP110650

Комплект:3

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:SP143393

Комплект:3

Примечание:

№ на схеме:5

Наименование:NEEDLEBEARING

Каталожный номер:SP143394

Комплект:2

Примечание:

№ на схеме:6

Наименование:IDLER

Каталожный номер:SP110648

Комплект:1

Примечание:

№ на схеме:7

Наименование:NEEDLE BEARING

Каталожный номер:MW102415

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHAFT

Каталожный номер:SP110649

Комплект:1

Примечание:

№ на схеме:9

Наименование:O RING

Каталожный номер:MW101391

Комплект:1

Примечание:GB1235-76

№ на схеме:10

Наименование:GASKET

Каталожный номер:SP110646

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:SP123774

Комплект:13

Примечание:

№ на схеме:12

Наименование:BALL BEARING

Каталожный номер:21B0030

Комплект:2

Примечание:45×85×19

№ на схеме:13

Наименование:GEAR

Каталожный номер:SP110647

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL FEED PUMP

Каталожный номер:SP110683

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPOOL

Каталожный номер:SP110656

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:SP123812

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPRING

Каталожный номер:SP123813

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:SP110658

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:SP110657

Комплект:1

Примечание:

№ на схеме:27

Наименование:TUBE AS

Каталожный номер:MW101390

Комплект:1

Примечание:GB1235-76

№ на схеме:28

Наименование:BAFFLE

Каталожный номер:SP110652

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEAL RING

Каталожный номер:13V0211

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL RING

Каталожный номер:SP112922

Комплект:1

Примечание:

№ на схеме:34

Наименование:WORM SHAFT

Каталожный номер:SP123817

Комплект:1

Примечание:

№ на схеме:35

Наименование:KEY

Каталожный номер:SP110661

Комплект:1

Примечание:

№ на схеме:37

Наименование:SUPPORT

Каталожный номер:SP123806

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:SP123807

Комплект:1

Примечание:

№ на схеме:41

Наименование:GASKET

Каталожный номер:SP123808

Комплект:1

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:SP141488

Комплект:2

Примечание:

№ на схеме:45

Наименование:OIL FILTER COVER

Каталожный номер:SP141487

Комплект:1

Примечание:

№ на схеме:46

Наименование:GASKET

Каталожный номер:SP110565

Комплект:1

Примечание:

№ на схеме:47

Наименование:STRAINER

Каталожный номер:SP143406

Комплект:1

Примечание:

№ на схеме:48

Наименование:FILLER TUBE

Каталожный номер:SP123773

Комплект:1

Примечание:

№ на схеме:53

Наименование:COVER

Каталожный номер:SP143403

Комплект:1

Примечание:

№ на схеме:55

Наименование:O-RING

Каталожный номер:12B0256

Комплект:1

Примечание:16×2.4
