Система гидравлическая мачты 11y0588_000_00

Система гидравлическая мачты 11y0588_000_00

← Система гидравлическая мачты 11y0545_000_00 Система гидравлическая мачты 11y0588_000_01 →

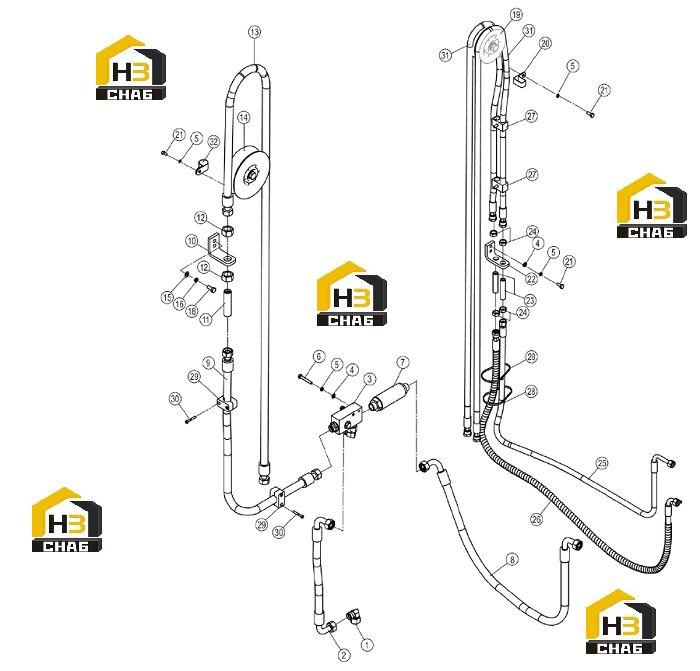

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELBOW
Каталожный номер:31C0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE AS
Каталожный номер:66C2041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BLOCK
Каталожный номер:33C0207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0005
Комплект:5
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0006
Комплект:10
Примечание:8
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0030
Комплект:3
Примечание:M8×55-8.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:FLOW CONTROL VALVE
Каталожный номер:12K2033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE AS
Каталожный номер:66C2039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE AS
Каталожный номер:66C2035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:29A6371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TUBE
Каталожный номер:00A6785
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:LOCKNUT
Каталожный номер:55A6090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:66C3711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:GUIDE ROLLER
Каталожный номер:22C1636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0002
Комплект:2
Примечание:M10×35-8.8-ZN.D
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:19
Наименование:GUIDE ROLLER
Каталожный номер:22C1432
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CLAMP
Каталожный номер:19A1901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:22
Наименование:PLATE
Каталожный номер:29A0291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:TUBE
Каталожный номер:00A4170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:LOCKNUT
Каталожный номер:26A1953
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:HOSE AS
Каталожный номер:66C2043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:HOSE AS
Каталожный номер:66C2044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:DOUBLE CLAMP
Каталожный номер:09C0478
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:NYLON STRAP
Каталожный номер:37J2003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:CLAMP
Каталожный номер:09C1567
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SCREW
Каталожный номер:04B0589
Комплект:4
Примечание:M6×40-10.9-ZN.D
0 ₽
шт
№ на схеме:31
Наименование:HOSE AS
Каталожный номер:66C7297
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:CLAMP
Каталожный номер:27A2297
Комплект:1
Примечание:
