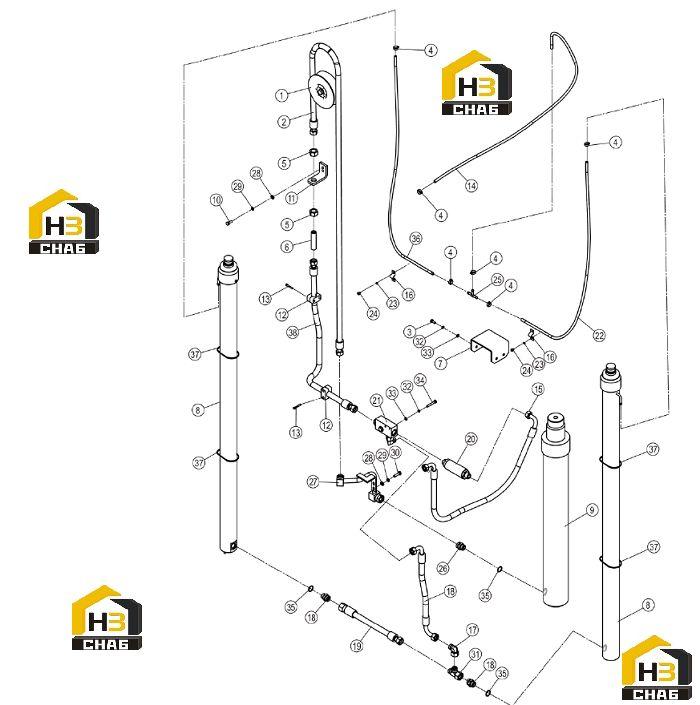

Система гидравлическая мачты 11y0545_000_00

Каталожный номер:66C7020

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:00B0075

Комплект:5

Примечание:M8×20-8.8-ZN.D

№ на схеме:4

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:16～25

№ на схеме:5

Наименование:LOCKNUT

Каталожный номер:55A6090

Комплект:2

Примечание:

№ на схеме:6

Наименование:TUBE

Каталожный номер:00A6785

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:21A5110

Комплект:1

Примечание:

№ на схеме:8

Наименование:LIFT CYLINDER

Каталожный номер:10C3426

Комплект:2

Примечание:CG020453GX-4000

№ на схеме:9

Наименование:LIFT CYLINDER

Каталожный номер:10C3427

Комплект:1

Примечание:CG010453GX-4000

№ на схеме:10

Каталожный номер:00B0012

Комплект:2

Примечание:M10×25-8.8-ZN.D

№ на схеме:11

Наименование:PLATE

Каталожный номер:29A6371

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:09C1567

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0589

Комплект:4

Примечание:M6×40-10.9-ZN.D

№ на схеме:14

Наименование:HOSE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:66C2039

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:17

Наименование:ELBOW

Каталожный номер:31C0085

Комплект:1

Примечание:

№ на схеме:18

Наименование:FITTING

Каталожный номер:00A5389

Комплект:3

Примечание:

№ на схеме:19

Каталожный номер:66C2034

Комплект:1

Примечание:

№ на схеме:20

Наименование:FLOW CONTROL VALVE

Каталожный номер:12K2033

Комплект:1

Примечание:

№ на схеме:21

Наименование:BLOCK

Каталожный номер:33C0207

Комплект:1

Примечание:

№ на схеме:22

Наименование:-

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:06B0003

Комплект:4

Примечание:6

№ на схеме:24

Наименование:SCREW

Каталожный номер:04B0106

Комплект:4

Примечание:M6×10-4.8-ZN.D

№ на схеме:25

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:66C2041

Комплект:1

Примечание:

№ на схеме:27

Наименование:TUBE AS

Каталожный номер:02C1974

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:29

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:30

Каталожный номер:00B0002

Комплект:2

Примечание:M10×35-8.8-ZN.D

№ на схеме:31

Наименование:TEE

Каталожный номер:32C0671

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:06B0006

Комплект:7

Примечание:8

№ на схеме:33

Каталожный номер:06B0005

Комплект:6

Примечание:8-200HV-ZN.D

№ на схеме:34

Каталожный номер:00B0030

Комплект:2

Примечание:M8×55-8.8-ZN.D

№ на схеме:35

Наименование:O-RING

Каталожный номер:12B0379

Комплект:3

Примечание:30×3.1

№ на схеме:36

Наименование:-

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:37

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:4

Примечание:

№ на схеме:38
