Приборная панель в сборе 48c2252_003_00

Приборная панель в сборе 48c2252_003_00

← Приборная панель в сборе 48c1114 000 Капот в сборе 48c0592 004 →

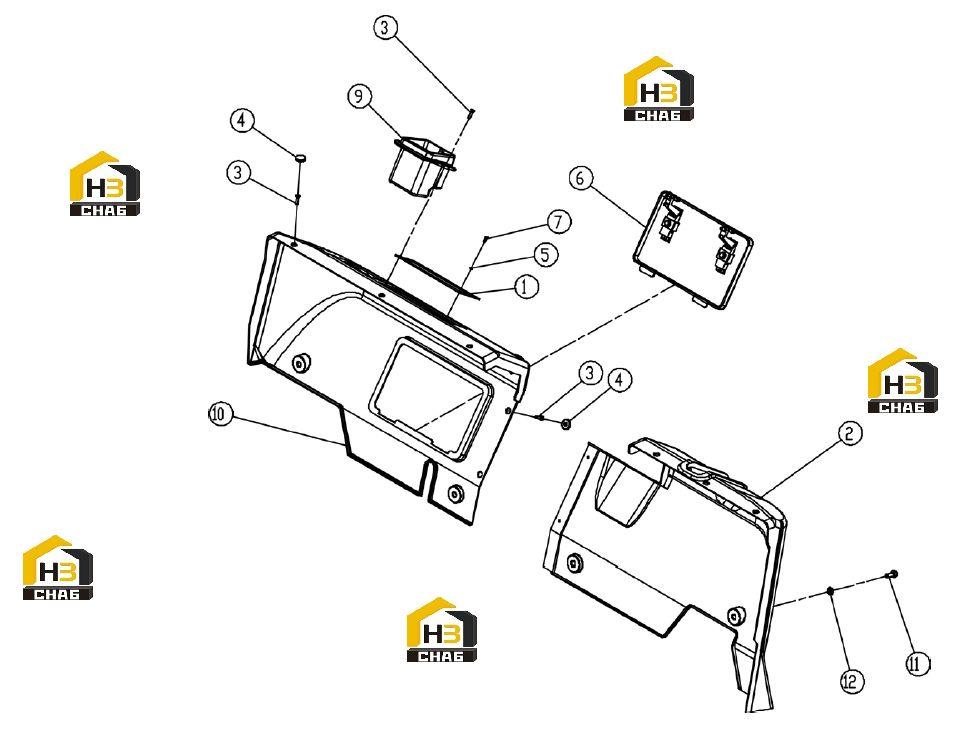

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FASTENER
Каталожный номер:34C2428
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:MOUNTING PLATE
Каталожный номер:10H2041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:COVER-LH
Каталожный номер:86A1927
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0886
Комплект:10
Примечание:M5*20
0 ₽
шт
№ на схеме:4
Наименование:RING
Каталожный номер:34C2430
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0022
Комплект:4
Примечание:4
0 ₽
шт
№ на схеме:5
Наименование:CLIP
Каталожный номер:03B1290
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LOCK MECHANISM
Каталожный номер:24C1683
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:03B0014
Комплект:2
Примечание:M6×16-4.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:04B0090
Комплект:4
Примечание:M4×10-4.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:9
Наименование:CUP HOLDER
Каталожный номер:86A0888
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COVER-RH
Каталожный номер:86A1928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D
