Капот в сборе 48c0592 004

Капот в сборе 48c0592 004

← Приборная панель в сборе 48c2252_003_00 Застежка 24c0363 002 →

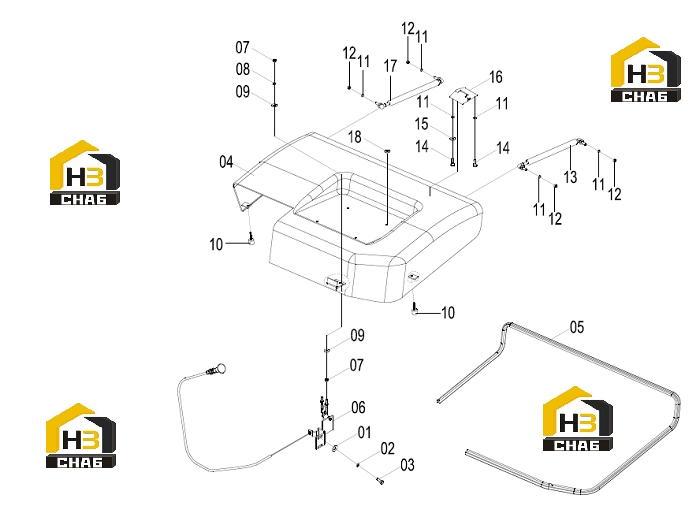

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:WASHER
Каталожный номер:06B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:ENGINE HOOD
Каталожный номер:35K2023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:RUBBER STRIP
Каталожный номер:35K2028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:LOCK BUCKLE
Каталожный номер:24C0363
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:NUT
Каталожный номер:03B0036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:WASHER
Каталожный номер:06B0024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SHIM
Каталожный номер:35K2009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0021
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:AIR SPRING
Каталожный номер:48C0509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0086
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HINGE
Каталожный номер:25C0146
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:AIR SPRING
Каталожный номер:34C2446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:RUBBER PLUG
Каталожный номер:84A1680
Комплект:4
Примечание:
