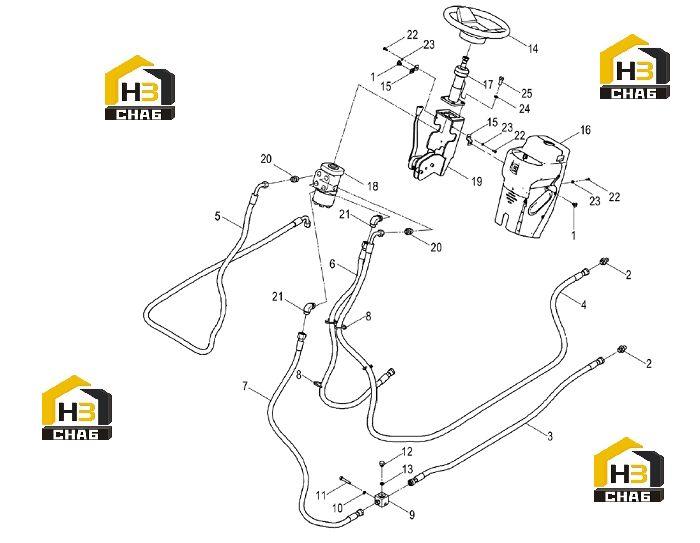

Гидравлическая система рулевого управления 44c2032_000_00

← Гидравлическая система рулевого управления 44c0402 005 Соединение 30c0251_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FASTENER

Каталожный номер:34C2428

Комплект:2

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:30C0251

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:66C1777

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:66C1756

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:66C1778

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C1782

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:66C1776

Комплект:1

Примечание:

№ на схеме:8

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:4

Примечание:

№ на схеме:9

Наименование:TEE

Каталожный номер:02A0607

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0297

Комплект:1

Примечание:M8×50-8.8-ZN.D

№ на схеме:12

Наименование:PLUG

Каталожный номер:03B0093

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0351

Комплект:1

Примечание:16×2.4

№ на схеме:14

Наименование:STEERING WHEEL

Каталожный номер:47K2049

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:19A4096

Комплект:2

Примечание:

№ на схеме:16

Наименование:COLUMN BOOT AS

Каталожный номер:48C1801

Комплект:1

Примечание:

№ на схеме:17

Наименование:STEERING COLUMN GP

Каталожный номер:22C1697

Комплект:1

Примечание:

№ на схеме:18

Наименование:METERING PUMP

Каталожный номер:12C1442

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRACKET AS

Каталожный номер:22C1716

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:30C0657

Комплект:2

Примечание:

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:31C0739

Комплект:2

Примечание:1CH9-22-20OG

№ на схеме:22

Наименование:SCREW

Каталожный номер:04B0066

Комплект:2

Примечание:M5×16-4.8-ZN.D

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0066

Комплект:2

Примечание:5-200HV-ZN.D

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10×25-8.8-ZN.D
