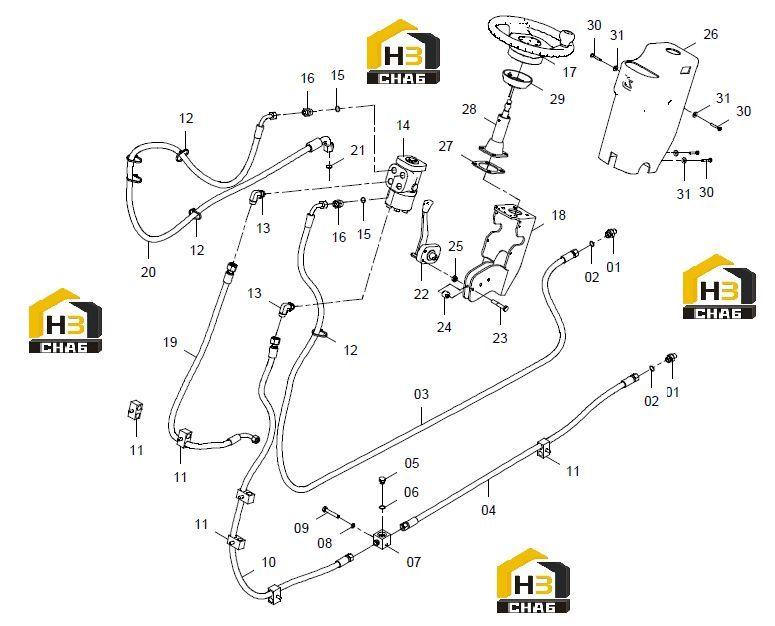

Гидравлическая система рулевого управления 44c0402 005

← Пол 48c4183_000_00 Гидравлическая система рулевого управления 44c2032_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CONNECTOR

Каталожный номер:00H2152

Комплект:2

Примечание:

№ на схеме:02

Наименование:O-RING

Каталожный номер:12B0343

Комплект:2

Примечание:

№ на схеме:03

Наименование:HOSE AS

Каталожный номер:06K2098

Комплект:1

Примечание:

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:06K2099

Комплект:1

Примечание:

№ на схеме:05

Наименование:PLUG

Каталожный номер:03B0093

Комплект:1

Примечание:

№ на схеме:06

Наименование:O-RING

Каталожный номер:12B0351

Комплект:1

Примечание:

№ на схеме:07

Наименование:TEE

Каталожный номер:02A0607

Комплект:1

Примечание:

№ на схеме:08

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:09

Наименование:BOLT

Каталожный номер:00B0297

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:06K2100

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOUBLE CLAMP

Каталожный номер:09C0478

Комплект:6

Примечание:

№ на схеме:12

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:5

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:31K2018

Комплект:2

Примечание:

№ на схеме:14

Наименование:METERING PUMP

Каталожный номер:12C1442

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0291

Комплект:2

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:00H2153

Комплект:2

Примечание:

№ на схеме:17

Наименование:STEERING WHEEL AS

Каталожный номер:47K2049

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:00D6093

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:06K2101

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:06C3797

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:12B0370

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK MECHANISM

Каталожный номер:24C0856

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0199

Комплект:2

Примечание:

№ на схеме:24

Наименование:ROLLER

Каталожный номер:85A2567

Комплект:2

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:26

Наименование:COLUMN BOOT AS

Каталожный номер:48C1801

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:19A4096

Комплект:1

Примечание:

№ на схеме:28

Наименование:STEERING COLUMN

Каталожный номер:22C0970

Комплект:1

Примечание:

№ на схеме:29

Наименование:COLLAR

Каталожный номер:27C0497

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:04B0066

Комплект:4

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0066

Комплект:4

Примечание:
