Трубопровод электромагнитного клапана

Трубопровод электромагнитного клапана

← Трубопровод блока гидрораспределителей Трубопровод электромагнитного клапана →

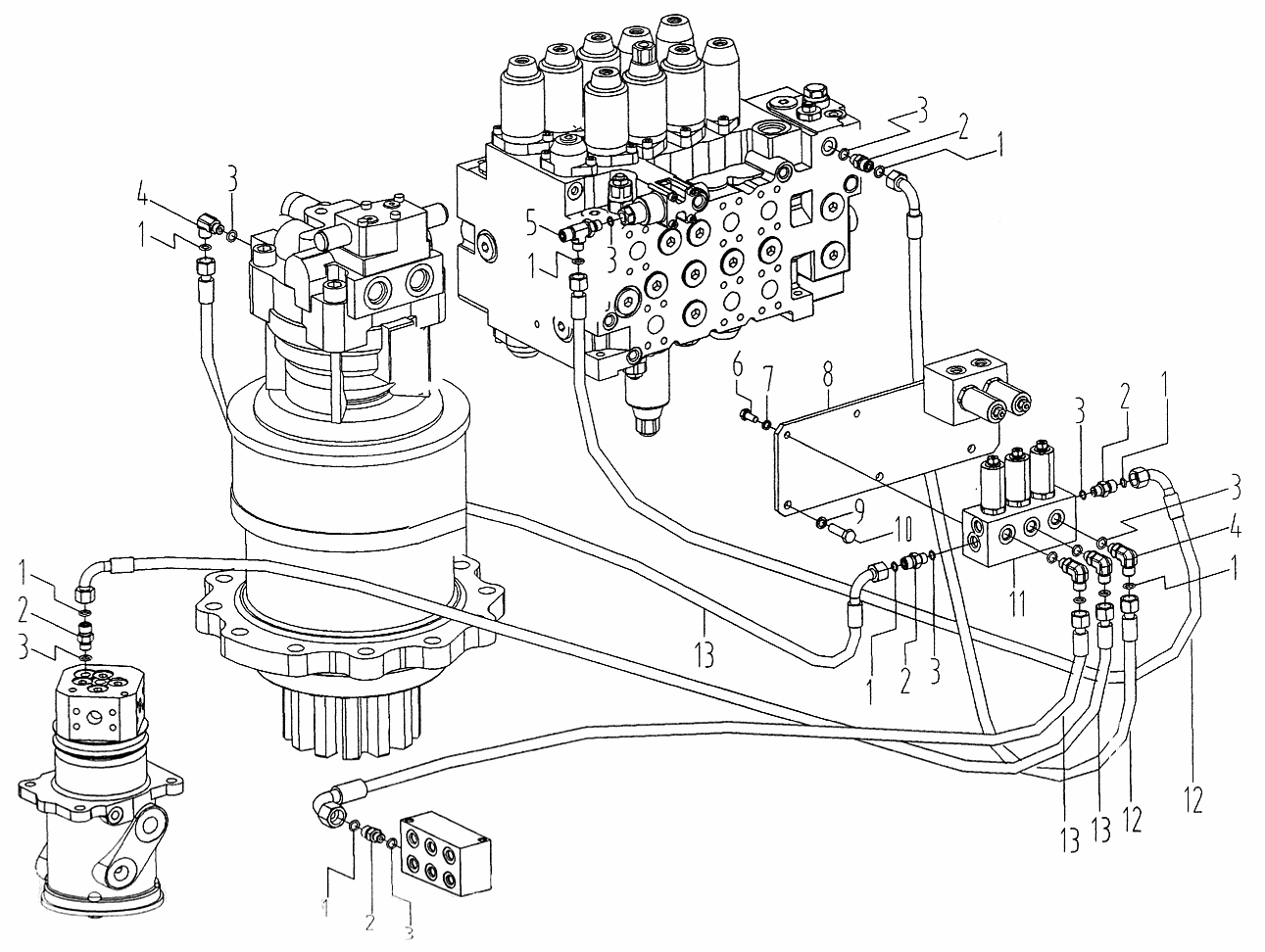

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Кольцо круглого сечения 9.25х1.78
Каталожный номер:12B0434
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Штуцер
Каталожный номер:00A0727
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Кольцо круглого сечения 10.8х2.4
Каталожный номер:12B0428
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Штуцер
Каталожный номер:31C0071
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Штуцер
Каталожный номер:32C0063
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт М8х20-8.8-Zn.D
Каталожный номер:00B0075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба 8
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Пластина
Каталожный номер:13A0732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт М10х35-8.8-Zn.D
Каталожный номер:00B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Клапан электромагнитный
Каталожный номер:12C0204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Рукав
Каталожный номер:05C0058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Рукав
Каталожный номер:05C0046
Комплект:3
Примечание:
