Трубопровод блока гидрораспределителей

Трубопровод блока гидрораспределителей

← Смазочный трубопровод поворотной платформы Трубопровод электромагнитного клапана →

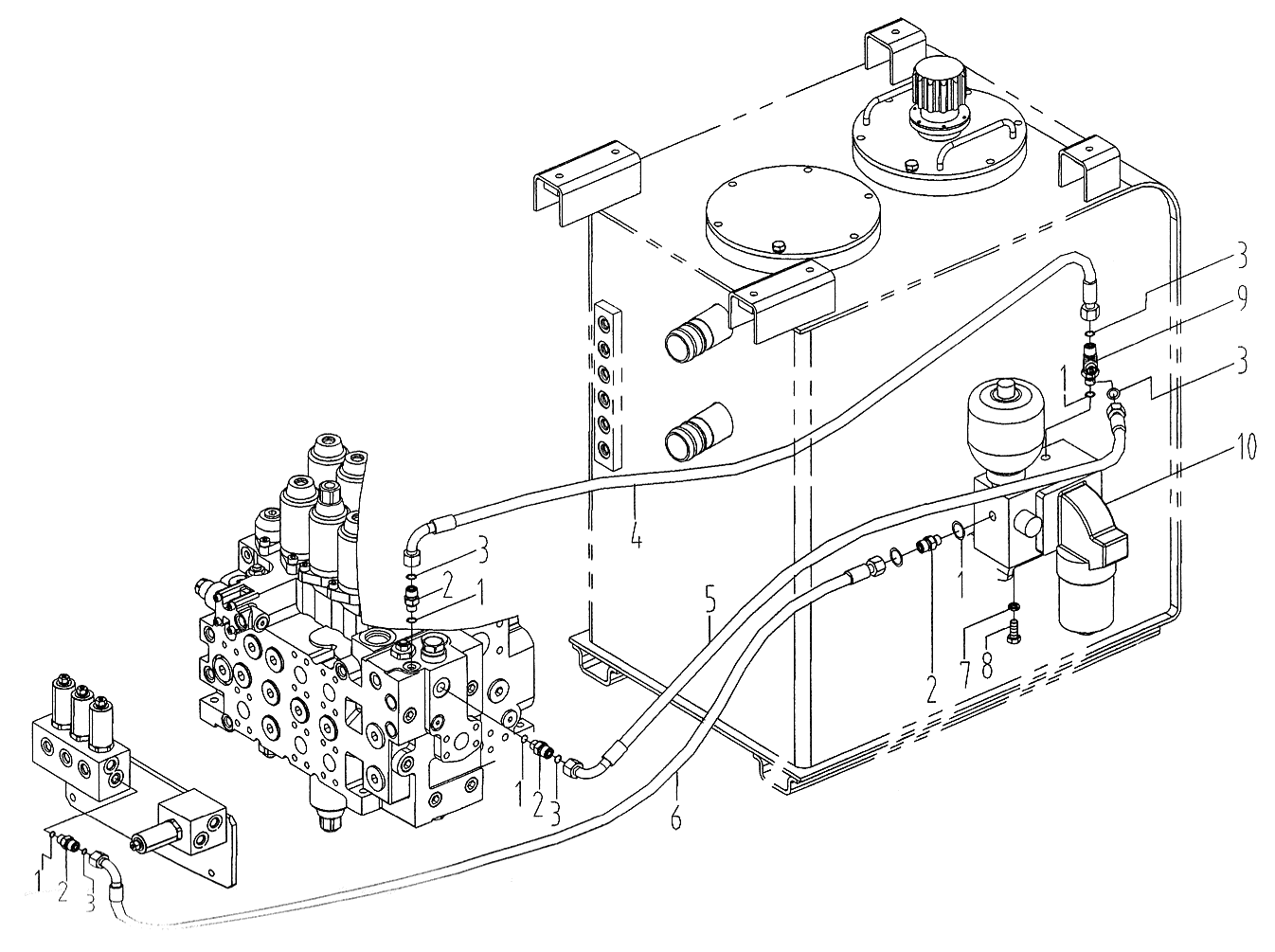

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Кольцо круглого сечения 10.8х2.4
Каталожный номер:12B0428
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Штуцер
Каталожный номер:00A0727
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Кольцо круглого сечения 9.25х1.78
Каталожный номер:12B0434
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Рукав
Каталожный номер:05C0019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Рукав
Каталожный номер:05C0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Рукав
Каталожный номер:05C0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт М10х25-8.8-Zn.D
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Штуцер
Каталожный номер:32C0063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Гидрораспределитель в сборе
Каталожный номер:15C0038
Комплект:1
Примечание:
