Вал карданный в сборе 0ЗЕ000З

← Трубопровод и фитинги заднего моста 01Е0012 Система охлаждения гидротрансформатора 05E0005 →

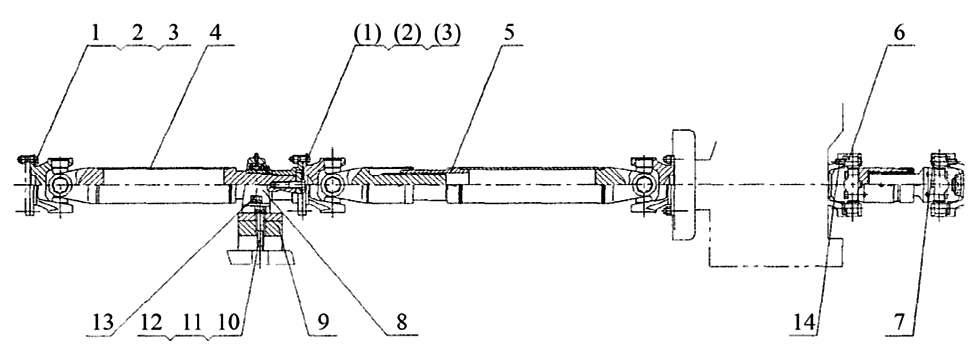

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:04B0007

Комплект:16

Примечание:

№ на схеме:2

Наименование:Гайка стопорная М12

Каталожный номер:03B0203

Комплект:16

Примечание:

№ на схеме:3

Наименование:Шайба 14-140НV-Zn.D

Каталожный номер:06B0009

Комплект:4

Примечание:

№ на схеме:4

Наименование:Вал карданный в сборе

Каталожный номер:41C0040

Комплект:1

Примечание:

№ на схеме:5

Наименование:Вал карданный

Каталожный номер:51C0036

Комплект:1

Примечание:

№ на схеме:6

Наименование:Вал карданный

Каталожный номер:51C0038

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М12х1.5х55-8.8-Zn.D

Каталожный номер:01B0207

Комплект:4

Примечание:

№ на схеме:8

Наименование:Подшипник NSК UСР212

Каталожный номер:41C0038

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пластина

Каталожный номер:50D0057

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М16х90-8.8-Zn.D

Каталожный номер:01B0145

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 16-200НV-Zn.D

Каталожный номер:06B0098

Комплект:4

Примечание:

№ на схеме:13

Наименование:Болт М16х55-8.8-Zn.D

Каталожный номер:02B0027

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт 1/2-20UNFX55

Каталожный номер:01B0301

Комплект:4

Примечание:
