Система охлаждения гидротрансформатора 05E0005

← Вал карданный в сборе 0ЗЕ000З Опора гидротрансформатора и трансмиссии 05Е0006 →

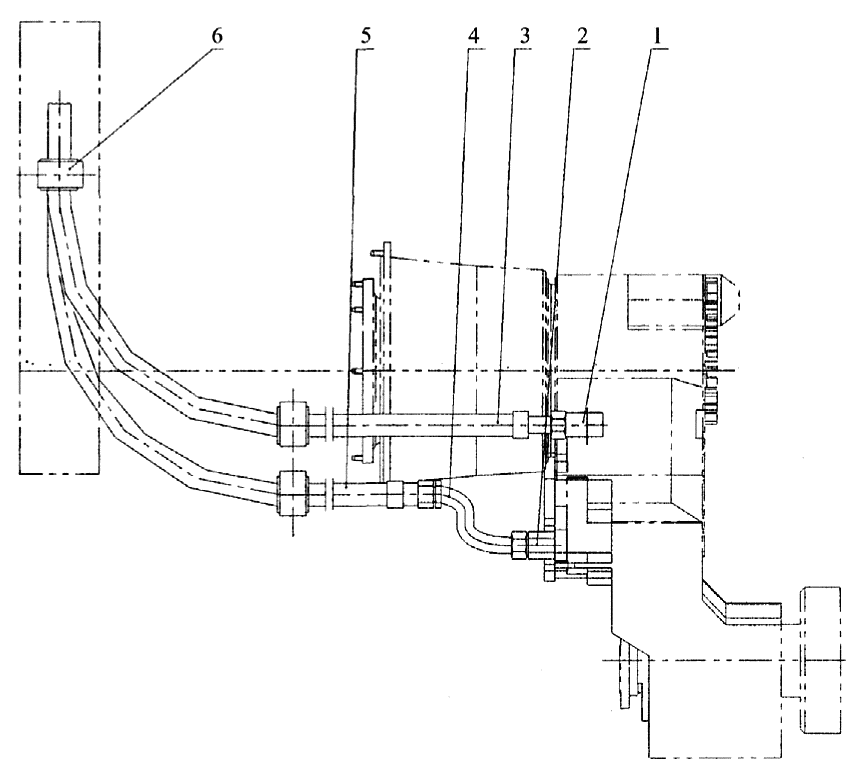

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Узел соединительный

Каталожный номер:31C0027

Комплект:1

Примечание:

№ на схеме:2

Наименование:Узел соединительный

Каталожный номер:30C0013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Рукав

Каталожный номер:07C0074

Комплект:1

Примечание:

№ на схеме:4

Наименование:Соединитель

Каталожный номер:15D0034

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:07C0075

Комплект:1

Примечание:

№ на схеме:6

Наименование:Хомут

Каталожный номер:09C0041

Комплект:4

Примечание:
