Система преобразователя 05E0015

← Трубка тормозная на мостах 01E0081 Преобразователь 52C0029 →

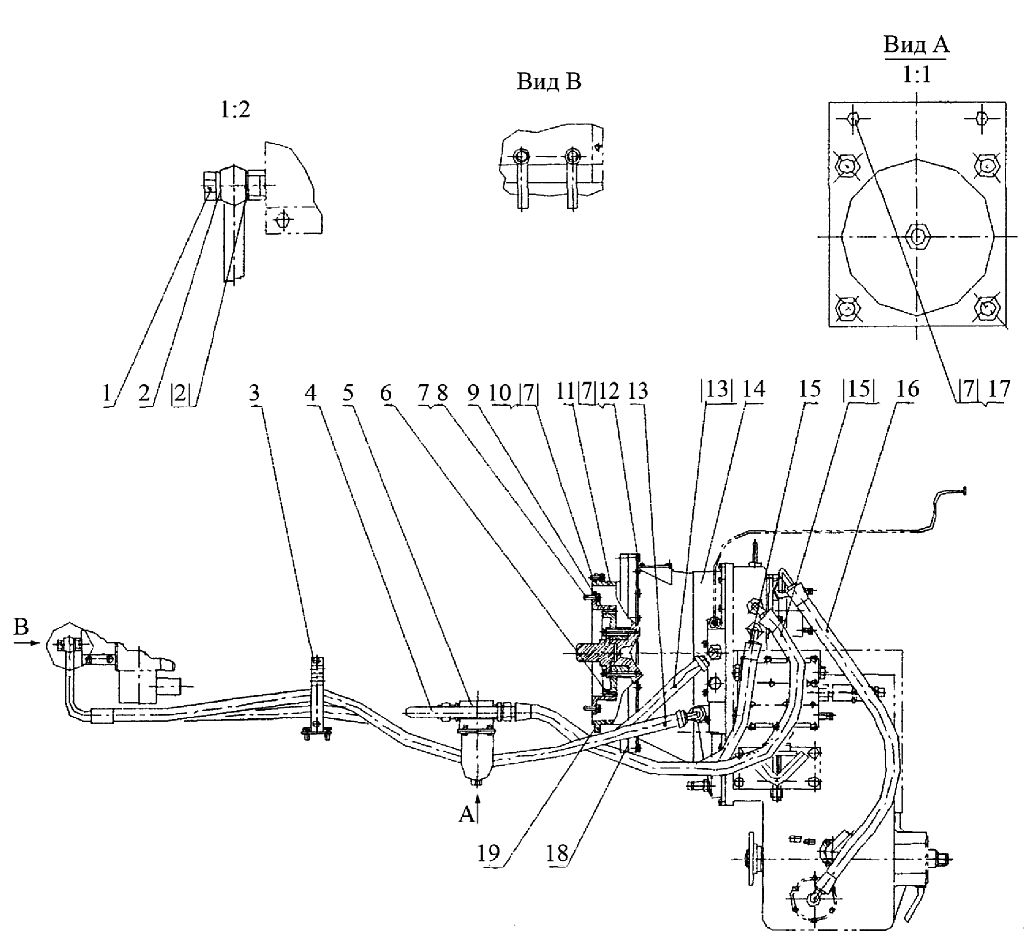

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединитель

Каталожный номер:00A0114

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:56A0009

Комплект:4

Примечание:

№ на схеме:3

Наименование:Соединение зажимное

Каталожный номер:09C0066

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка изогнутая

Каталожный номер:00C0001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фильтр масляный

Каталожный номер:53C0001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шестерня

Каталожный номер:41A0052

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:34

Примечание:

№ на схеме:8

Наименование:Болт М12х40-8.8-Zn.D

Каталожный номер:00B0013

Комплект:8

Примечание:

№ на схеме:9

Наименование:Шестерня

Каталожный номер:41A0051

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:12

Примечание:

№ на схеме:11

Наименование:Муфта соединительная

Каталожный номер:70A0047

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М12х50-8.8-Zn.D

Каталожный номер:01B0035

Комплект:12

Примечание:

№ на схеме:13

Наименование:Шланг

Каталожный номер:20C0079

Комплект:2

Примечание:

№ на схеме:14

Наименование:Преобразователь

Каталожный номер:52C0029

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг

Каталожный номер:07C0185

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шланг

Каталожный номер:00C0002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт М12х25-8.8-Zn.D

Каталожный номер:00B0040

Комплект:2

Примечание:

№ на схеме:18

Наименование:Подкладка

Каталожный номер:81A0005

Комплект:1

Примечание:

№ на схеме:19

Наименование:Уплотнитель кольцевой

Каталожный номер:81A0031

Комплект:1

Примечание:
