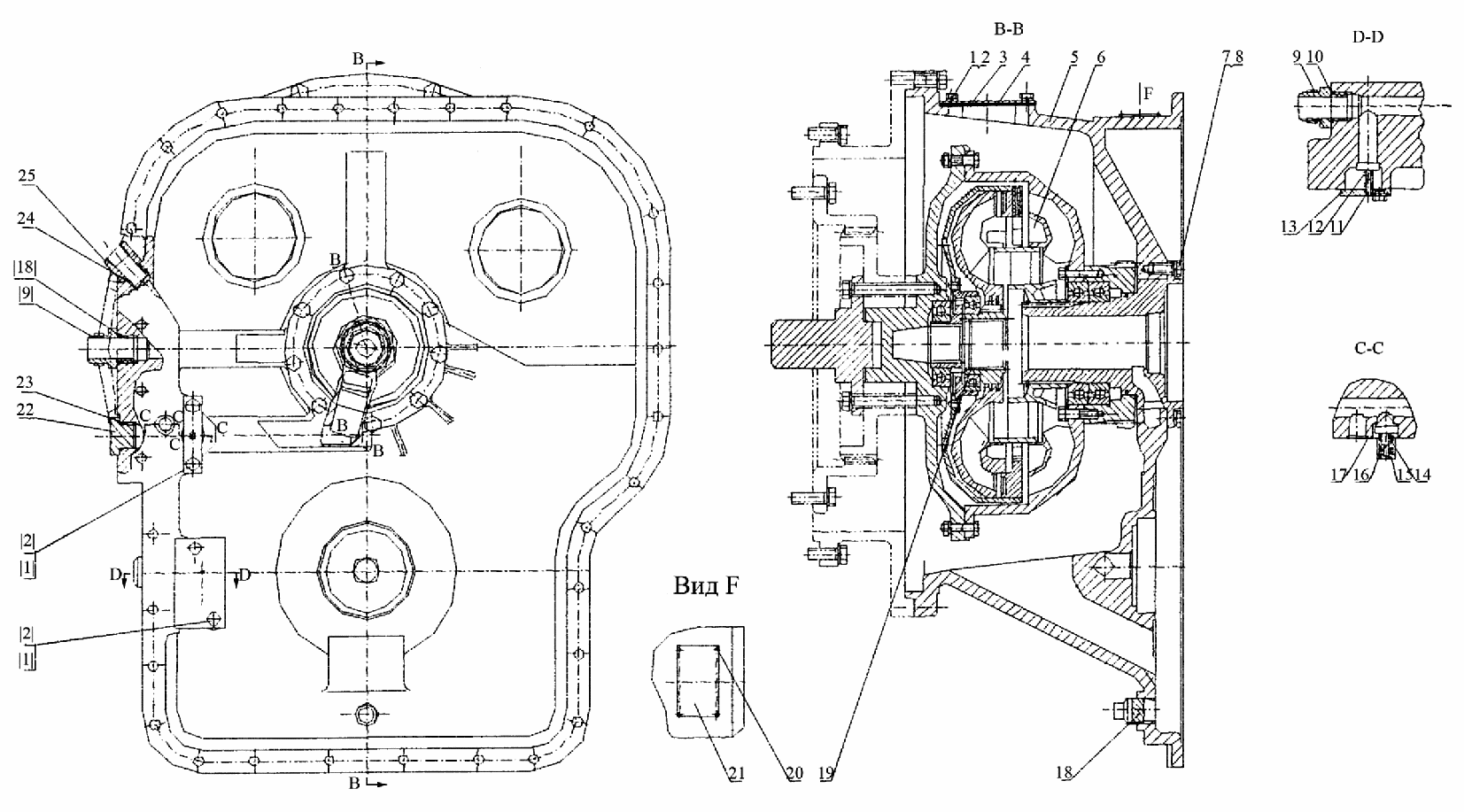

Преобразователь 52C0029

← Система преобразователя 05E0015 Масляный фильтр 53C0001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М8х16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:8

Примечание:

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:3

Наименование:Подкладка

Каталожный номер:11A0011

Комплект:1

Примечание:

№ на схеме:4

Наименование:Подкладка

Каталожный номер:82A0004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус преобразователя

Каталожный номер:70A0001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Преобразователь

Каталожный номер:42C0042

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:9

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:9

Примечание:

№ на схеме:9

Наименование:Соединитель

Каталожный номер:03A0019

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 32х3.1

Каталожный номер:12B0144

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шток клапана

Каталожный номер:65A0001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Хомут

Каталожный номер:10B0002

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пружина

Каталожный номер:13A0011

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пружина

Каталожный номер:10B0001

Комплект:1

Примечание:

№ на схеме:15

Наименование:Крышка клапана

Каталожный номер:21A0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шток клапана

Каталожный номер:65A0002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения 22х2.4

Каталожный номер:12B0207

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт пробковый

Каталожный номер:03B0051

Комплект:1

Примечание:

№ на схеме:19

Наименование:Подкладка

Каталожный номер:57A0074

Комплект:1

Примечание:

№ на схеме:20

Наименование:Заклепка 2х5

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:21

Наименование:Пластина

Каталожный номер:74A0212

Комплект:1

Примечание:

№ на схеме:22

Наименование:Пробка

Каталожный номер:05A0008

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо круглого сечения 24х2.4

Каталожный номер:12B0043

Комплект:1

Примечание:

№ на схеме:24

Наименование:Кольцо круглого сечения 30х3.1

Каталожный номер:12B0143

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шов

Каталожный номер:00A0170

Комплект:1

Примечание:
