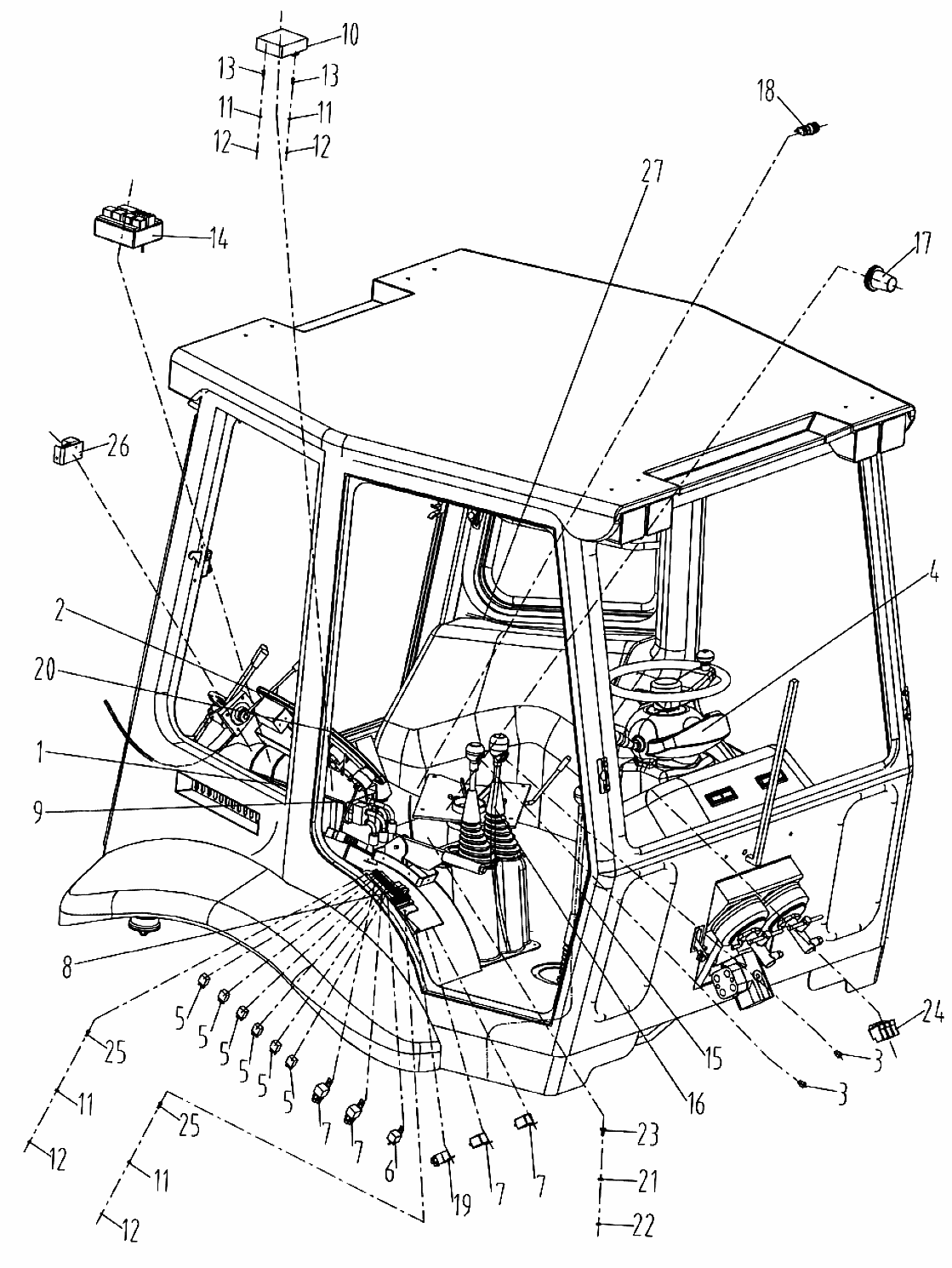

Электропроводка кабины 46С0724

← Электропроводка рамы 46С0727 Боковая панель в сборе 46С0725 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Проводка

Каталожный номер:08C0703

Комплект:1

Примечание:

№ на схеме:2

Наименование:Панель приборов в сборе

Каталожный номер:46C0725

Комплект:1

Примечание:

№ на схеме:3

Наименование:Выключатель

Каталожный номер:34J0010

Комплект:4

Примечание:

№ на схеме:4

Наименование:Проводка панели приборов

Каталожный номер:46K0037

Комплект:1

Примечание:

№ на схеме:5

Наименование:Реле

Каталожный номер:31J0011

Комплект:6

Примечание:

№ на схеме:6

Наименование:Реле

Каталожный номер:31J0005

Комплект:1

Примечание:

№ на схеме:7

Наименование:Реле переключения

Каталожный номер:31J0009

Комплект:4

Примечание:

№ на схеме:8

Наименование:Реле, шильдик предохранителя

Каталожный номер:74H0047

Комплект:1

Примечание:

№ на схеме:9

Наименование:Хомут

Каталожный номер:37B0009

Комплект:20

Примечание:

№ на схеме:10

Наименование:Контроллер стеклоочистителей

Каталожный номер:37B0346

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:7

Примечание:

№ на схеме:12

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:7

Примечание:

№ на схеме:13

Наименование:Винт M5x16-4.8-Zn.D

Каталожный номер:04B0066

Комплект:2

Примечание:

№ на схеме:14

Наименование:Контроллер воздушного кондиционирования

Каталожный номер:37J0002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Проводка

Каталожный номер:08K0041

Комплект:1

Примечание:

№ на схеме:16

Наименование:Проводка

Каталожный номер:08C0701

Комплект:3

Примечание:

№ на схеме:17

Наименование:Кольцо резиновое

Каталожный номер:83A0131

Комплект:1

Примечание:

№ на схеме:18

Наименование:Прикуриватель

Каталожный номер:37J0003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Реле времени

Каталожный номер:31J0004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шильдик

Каталожный номер:74A0388

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт M8x16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:1

Примечание:

№ на схеме:24

Наименование:Переключатель комбинированный

Каталожный номер:46C1408

Комплект:1

Примечание:

№ на схеме:25

Наименование:Болт M5x16-8.8-Zn.D

Каталожный номер:00B0153

Комплект:5

Примечание:

№ на схеме:26

Наименование:Реле комбинированное

Каталожный номер:46C1407

Комплект:1

Примечание:

№ на схеме:27

Наименование:Проводка

Каталожный номер:08C1212

Комплект:1

Примечание:
