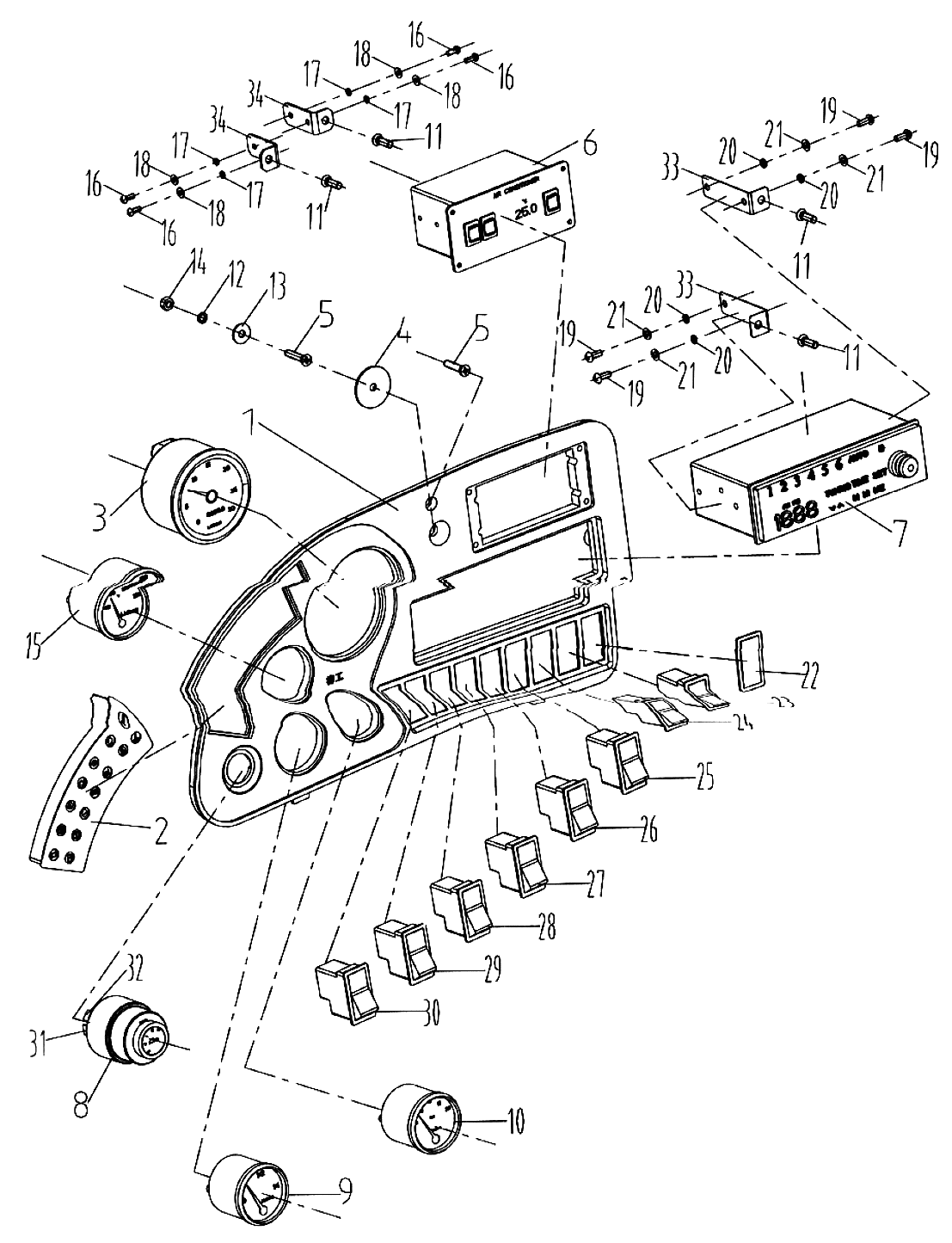

Боковая панель в сборе 46С0725

← Электропроводка кабины 46С0724 Передняя панель в сборе 6К0037 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Панель приборов

Каталожный номер:85A0325

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сигнализация в сборе

Каталожный номер:35B0082

Комплект:1

Примечание:

№ на схеме:3

Наименование:Тахометр

Каталожный номер:35J0001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пластина

Каталожный номер:10H0070

Комплект:1

Примечание:

№ на схеме:5

Наименование:Винт M6x25-4.8-Zn.D

Каталожный номер:04B0177

Комплект:2

Примечание:

№ на схеме:6

Наименование:Панель управления воздушным кондиционированием

Каталожный номер:34B0168

Комплект:1

Примечание:

№ на схеме:7

Наименование:Радио

Каталожный номер:37B0133

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пусковой включатель

Каталожный номер:34B0169

Комплект:1

Примечание:

№ на схеме:9

Наименование:Счетчик моточасов

Каталожный номер:35J0002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Топливный расходометр

Каталожный номер:35J0O03

Комплект:1

Примечание:

№ на схеме:11

Наименование:Винт M6x12-4.8-Zn.D

Каталожный номер:04B0074

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0062

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гайка M6-8-Zn.D

Каталожный номер:03B0036

Комплект:1

Примечание:

№ на схеме:15

Наименование:Термометр

Каталожный номер:35J0004

Комплект:1

Примечание:

№ на схеме:16

Наименование:Винт M4x10-4.8-Zn.D

Каталожный номер:04B0090

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:4

Примечание:

№ на схеме:19

Наименование:Винт M5x12-4.8-Zn.D

Каталожный номер:04B0221

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:4

Примечание:

№ на схеме:22

Наименование:Пластина

Каталожный номер:34B0075

Комплект:1

Примечание:

№ на схеме:23

Наименование:Выключатель дворников

Каталожный номер:34B0331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Выключатель сигнальной лампы

Каталожный номер:34B0332

Комплект:1

Примечание:

№ на схеме:25

Наименование:Выключатель фиксации опрокидывания

Каталожный номер:34B0333

Комплект:1

Примечание:

№ на схеме:26

Наименование:Выключатель фиксации молота

Каталожный номер:34B0334

Комплект:1

Примечание:

№ на схеме:27

Наименование:Выключатель понижения расхода

Каталожный номер:34BO335

Комплект:1

Примечание:

№ на схеме:28

Наименование:Блокировочный выключатель

Каталожный номер:34B0336

Комплект:1

Примечание:

№ на схеме:29

Наименование:Выключатель фар

Каталожный номер:34B0337

Комплект:1

Примечание:

№ на схеме:30

Наименование:Выключатель фар

Каталожный номер:34B0338

Комплект:1

Примечание:

№ на схеме:31

Наименование:Пакет выключателя зажигания

Каталожный номер:36B0413

Комплект:1

Примечание:

№ на схеме:32

Наименование:Пакет выключателя зажигания

Каталожный номер:36B0376

Комплект:1

Примечание:

№ на схеме:33

Наименование:Пластина

Каталожный номер:20A2392

Комплект:2

Примечание:

№ на схеме:34

Наименование:Пластина

Каталожный номер:20A2393

Комплект:2

Примечание:
