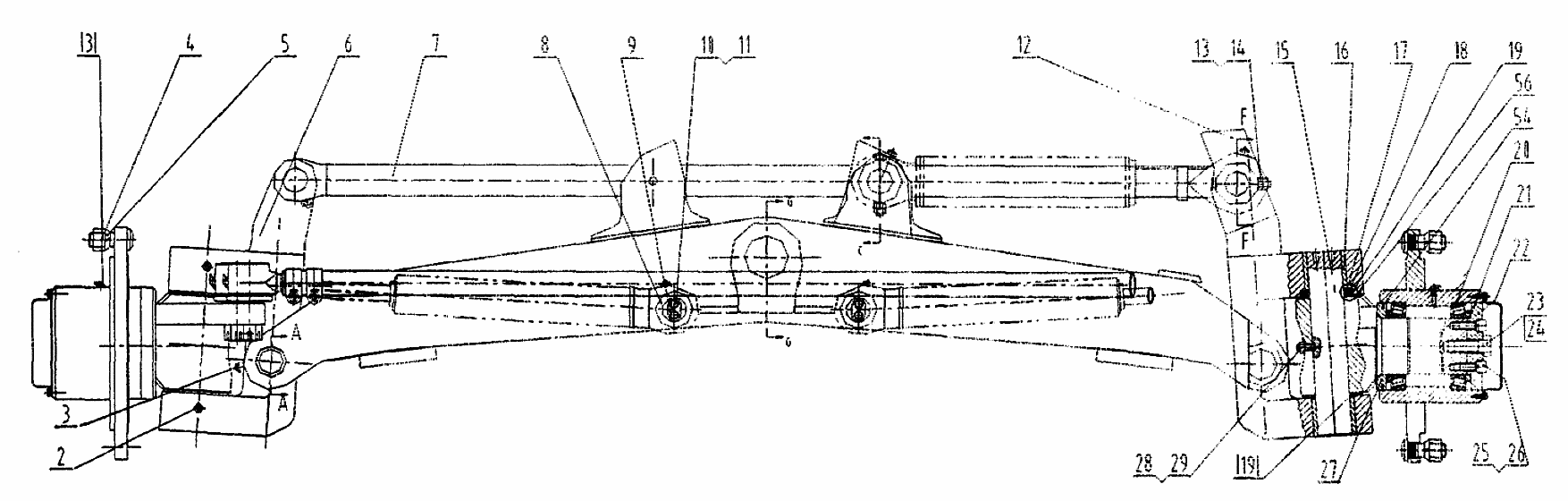

Мост передний 01E0115

← Система охлаждения 00E0177 Мост передний 01E0115 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Пресс-масленка М10х1

Каталожный номер:10B0014

Комплект:11

Примечание:

№ на схеме:3

Наименование:Пресс-масленка 90° М10х1

Каталожный номер:10B0018

Комплект:6

Примечание:

№ на схеме:4

Наименование:Гайка М22х1.5-10-Zn.D

Каталожный номер:03B0139

Комплект:20

Примечание:

№ на схеме:5

Наименование:Шайба 22

Каталожный номер:06B0252

Комплект:20

Примечание:

№ на схеме:6

Наименование:Шарнир

Каталожный номер:73A0057

Комплект:1

Примечание:

№ на схеме:7

Наименование:Тяга наклона колес поперечная

Каталожный номер:24C0144

Комплект:1

Примечание:

№ на схеме:8

Наименование:Крышка круглая

Каталожный номер:52A0180

Комплект:2

Примечание:

№ на схеме:9

Наименование:Пластина запорная

Каталожный номер:88A0336

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт М8х25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:12

Наименование:Звено соединительное

Каталожный номер:73A0058

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0058

Комплект:6

Примечание:

№ на схеме:14

Наименование:Болт М10х90-8.8-Zn.D

Каталожный номер:01B0093

Комплект:3

Примечание:

№ на схеме:15

Наименование:Шкворень поворотный

Каталожный номер:60A0544

Комплект:2

Примечание:

№ на схеме:16

Наименование:Кожух вала

Каталожный номер:55A0921

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба регулировочная

Каталожный номер:28C0049

Комплект:1

Примечание:

№ на схеме:18

Наименование:Подшипник игольчатый осевой

Каталожный номер:26B0015

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба осевая

Каталожный номер:26B0016

Комплект:6

Примечание:

№ на схеме:20

Наименование:Роликоподшипник конический

Каталожный номер:23B0060

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба регулировочная

Каталожный номер:28C0050

Комплект:1

Примечание:

№ на схеме:22

Наименование:Крышка торцевая

Каталожный номер:53A0317

Комплект:2

Примечание:

№ на схеме:23

Наименование:Болт М20х45-10.9-Zn.D

Каталожный номер:00B0160

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба 20

Каталожный номер:06B0251

Комплект:2

Примечание:

№ на схеме:25

Наименование:Болт М12х30-8.8-Zn.D

Каталожный номер:04B0220

Комплект:12

Примечание:

№ на схеме:26

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:27

Наименование:Втулка распорная

Каталожный номер:76A0121

Комплект:2

Примечание:

№ на схеме:28

Наименование:Винт М10х30-14H-Zn.D

Каталожный номер:04B0315

Комплект:2

Примечание:

№ на схеме:29

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:54

Наименование:Пластина круглая

Каталожный номер:56A0272

Комплект:1

Примечание:

№ на схеме:56

Наименование:Уплотнитель V

Каталожный номер:83A0338

Комплект:4

Примечание:
