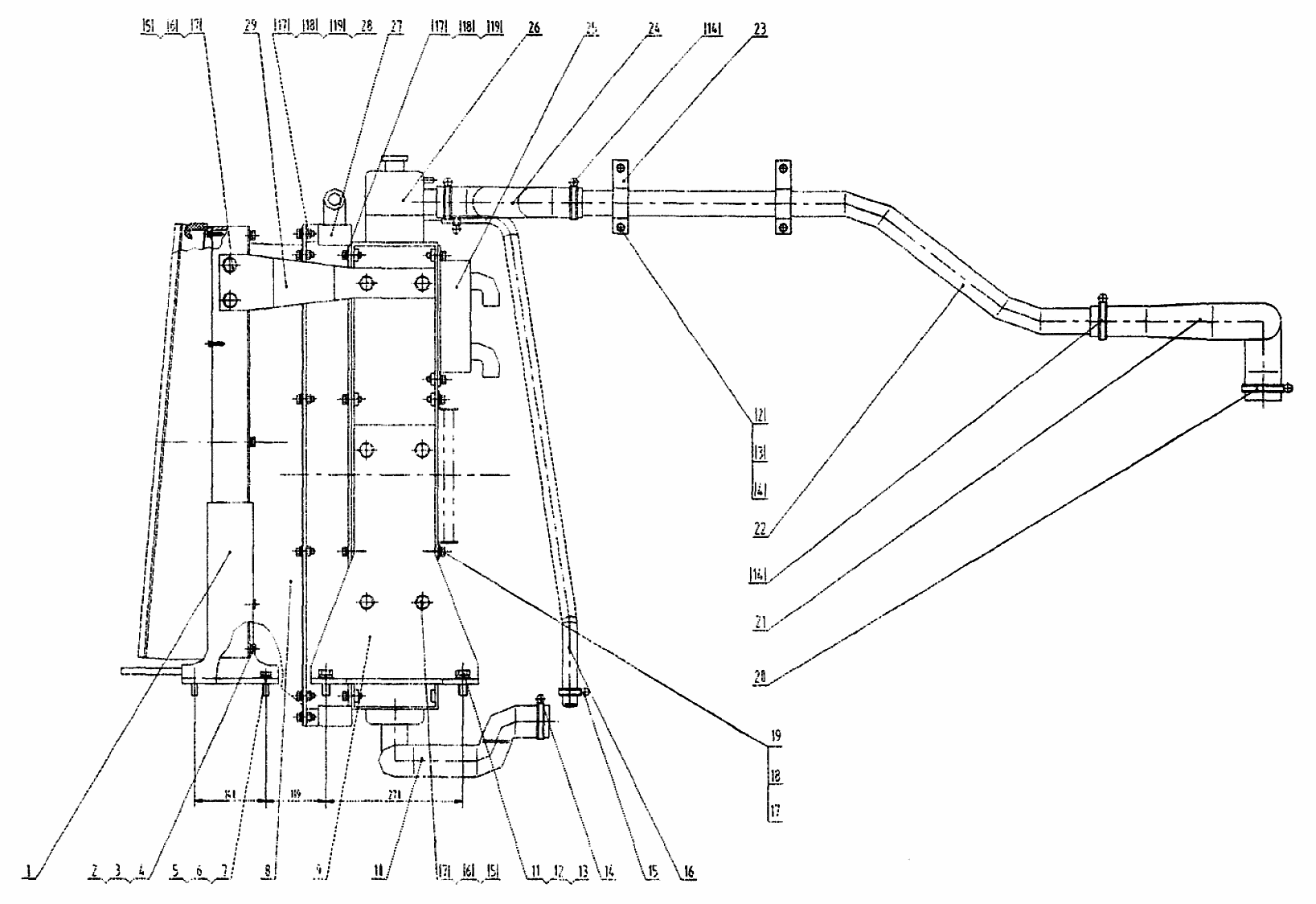

Система охлаждения 00E0177

← Двигатель 00E0176 Система охлаждения 00E0177 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Вентилятор в сборе

Каталожный номер:22C0082

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт М8х20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:16

Примечание:

№ на схеме:3

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:16

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:16

Примечание:

№ на схеме:5

Наименование:Болт М12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:20

Примечание:

№ на схеме:6

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:20

Примечание:

№ на схеме:7

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:20

Примечание:

№ на схеме:8

Наименование:Коробка воздушная

Каталожный номер:45D0151

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пластина опорная

Каталожный номер:23A2294

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт М16х40-8.8-Zn.D

Каталожный номер:00B0014

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:14

Наименование:Хомут из стальной проволоки 65

Каталожный номер:15B0004

Комплект:5

Примечание:

№ на схеме:15

Наименование:Хомут из стальной проволоки 30

Каталожный номер:15B0053

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шланг

Каталожный номер:11B0066

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт М10х30-8.8-Zn.D

Каталожный номер:00B0019

Комплект:30

Примечание:

№ на схеме:18

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:30

Примечание:

№ на схеме:19

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:30

Примечание:

№ на схеме:20

Наименование:Хомут из стальной проволоки 75

Каталожный номер:15B0051

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шланг

Каталожный номер:32A0221

Комплект:1

Примечание:

№ на схеме:22

Наименование:Трубка водяная

Каталожный номер:10D1179

Комплект:1

Примечание:

№ на схеме:23

Наименование:Скоба крепления

Каталожный номер:20A2694

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шланг

Каталожный номер:32A0222

Комплект:1

Примечание:

№ на схеме:25

Наименование:Радиатор масляный

Каталожный номер:20C0196

Комплект:1

Примечание:

№ на схеме:26

Наименование:Радиатор водяной

Каталожный номер:20C0250

Комплект:1

Примечание:

№ на схеме:27

Наименование:Радиатор гидротрансформатора

Каталожный номер:20C0198

Комплект:1

Примечание:

№ на схеме:28

Наименование:Гайка М10х1-8-Zn.D

Каталожный номер:03B0035

Комплект:16

Примечание:

№ на схеме:29

Наименование:Пластина изогнутая

Каталожный номер:23A2295

Комплект:2

Примечание:
