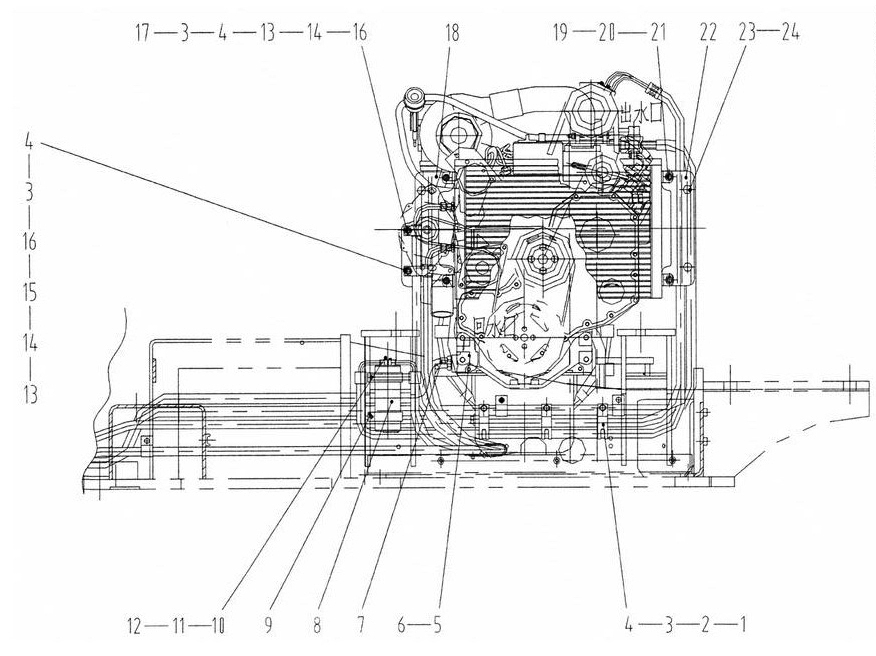

Воздушный кондиционер 3

← Воздушный кондиционер 2 Воздушный кондиционер 4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Хомут

Каталожный номер:09C0126

Комплект:5

Примечание:

№ на схеме:2

Наименование:Болт M10x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:16

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:18

Примечание:

№ на схеме:4

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:18

Примечание:

№ на схеме:5

Наименование:Штуцер

Каталожный номер:01A0129

Комплект:1

Примечание:

№ на схеме:6

Наименование:Штуцер

Каталожный номер:00A0183

Комплект:1

Примечание:

№ на схеме:7

Наименование:Трубка Ø16

Каталожный номер:46C0257

Комплект:1

Примечание:

№ на схеме:8

Наименование:Влагоотделитель

Каталожный номер:46C0758

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кронштейн влагоотделителя

Каталожный номер:46C0793

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М6x30-8.8-Zn.D

Каталожный номер:00B0169

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:17

Примечание:

№ на схеме:12

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:19

Примечание:

№ на схеме:13

Наименование:Гайка М10-8-Zn.D

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт М10x45-8.8-Zn.D

Каталожный номер:00B0048

Комплект:2

Примечание:

№ на схеме:15

Наименование:Хомут 35

Каталожный номер:20A1855

Комплект:1

Примечание:

№ на схеме:16

Наименование:Трубка

Каталожный номер:34A0533

Комплект:2

Примечание:

№ на схеме:17

Наименование:Хомут 22

Каталожный номер:20A1853

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пластина

Каталожный номер:00D0977

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт M8x25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:7

Примечание:

№ на схеме:20

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:7

Примечание:

№ на схеме:21

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:22

Наименование:Пластина

Каталожный номер:00D0978

Комплект:1

Примечание:

№ на схеме:23

Наименование:Втулка

Каталожный номер:34A0532

Комплект:4

Примечание:

№ на схеме:24

Наименование:Болт M12x130-8.8-Zn.D

Каталожный номер:00B0090

Комплект:4

Примечание:
