Воздушный кондиционер 2

← Воздушный кондиционер 1 Воздушный кондиционер 3 →

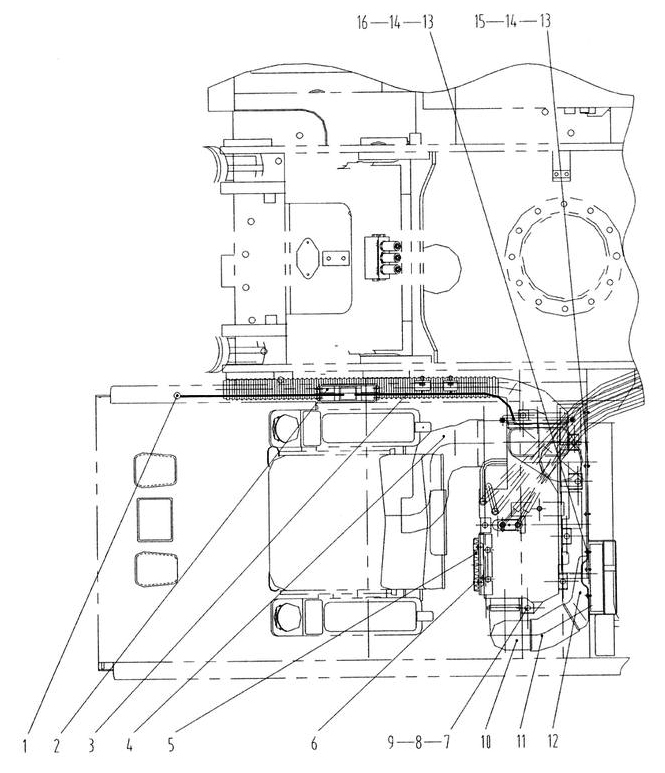

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фотодатчик

Каталожный номер:46C0759

Комплект:1

Примечание:

№ на схеме:2

Наименование:Панель операционная

Каталожный номер:46C0761

Комплект:1

Примечание:

№ на схеме:3

Наименование:Жгут проводов

Каталожный номер:46C0766

Комплект:1

Примечание:

№ на схеме:4

Наименование:Труба вентиляционная

Каталожный номер:84A0387

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фильтр

Каталожный номер:88A0330

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кронштейн фильтра

Каталожный номер:46C0790

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:16

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:18

Примечание:

№ на схеме:9

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:18

Примечание:

№ на схеме:10

Наименование:Трубка

Каталожный номер:46C0792

Комплект:1

Примечание:

№ на схеме:11

Наименование:Трубка (средняя)

Каталожный номер:84A0419

Комплект:1

Примечание:

№ на схеме:12

Наименование:Трубка (передняя)

Каталожный номер:85A0384

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:19

Примечание:

№ на схеме:14

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:17

Примечание:

№ на схеме:15

Наименование:Винт М6х30-8.8-Zn.D

Каталожный номер:04B0260

Комплект:4

Примечание:

№ на схеме:16

Наименование:Винт М6х20-8.8-Zn.D

Каталожный номер:04B0047

Комплект:7

Примечание:
