Обратный трубопровод

← Главный обратный трубопровод Гидравлический бак →

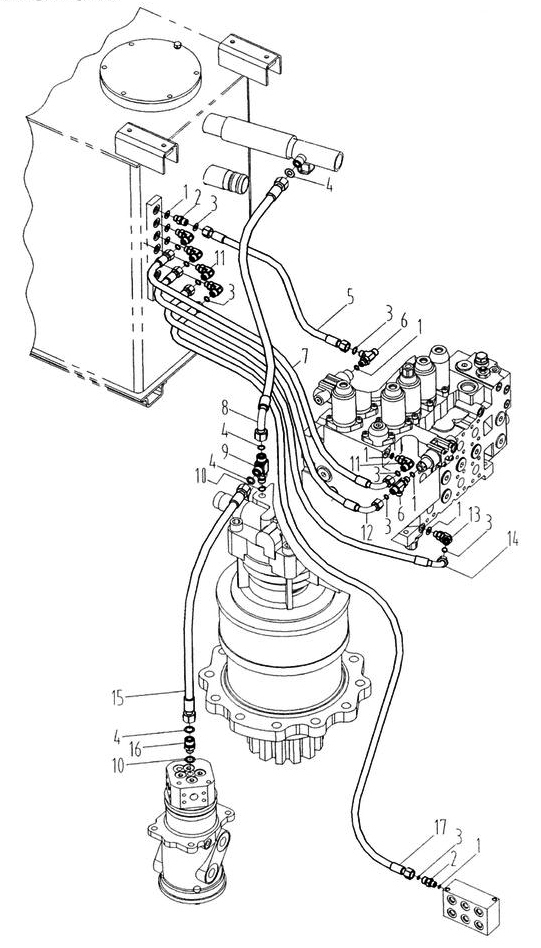

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 10.8x2.4

Каталожный номер:12B0428

Комплект:10

Примечание:

№ на схеме:2

Наименование:Штуцер

Каталожный номер:00A0727

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 9.25x1.78

Каталожный номер:12B0434

Комплект:10

Примечание:

№ на схеме:4

Наименование:Кольцо круглого сечения 14x1.78

Каталожный номер:12B0436

Комплект:4

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:05C0005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Штуцер

Каталожный номер:32C0063

Комплект:2

Примечание:

№ на схеме:7

Наименование:Рукав

Каталожный номер:05C0270

Комплект:1

Примечание:

№ на схеме:8

Наименование:Рукав

Каталожный номер:06C0636

Комплект:1

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:32C0067

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 13.8x2.4

Каталожный номер:12B0429

Комплект:1

Примечание:

№ на схеме:11

Наименование:Штуцер

Каталожный номер:31C0071

Комплект:5

Примечание:

№ на схеме:12

Наименование:Рукав

Каталожный номер:05C0004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штуцер

Каталожный номер:31C0070

Комплект:1

Примечание:

№ на схеме:14

Наименование:Рукав

Каталожный номер:06C0624

Комплект:1

Примечание:

№ на схеме:15

Наименование:Рукав

Каталожный номер:06C0619

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штуцер

Каталожный номер:00A0728

Комплект:1

Примечание:

№ на схеме:17

Наименование:Рукав

Каталожный номер:05C0064

Комплект:1

Примечание:
