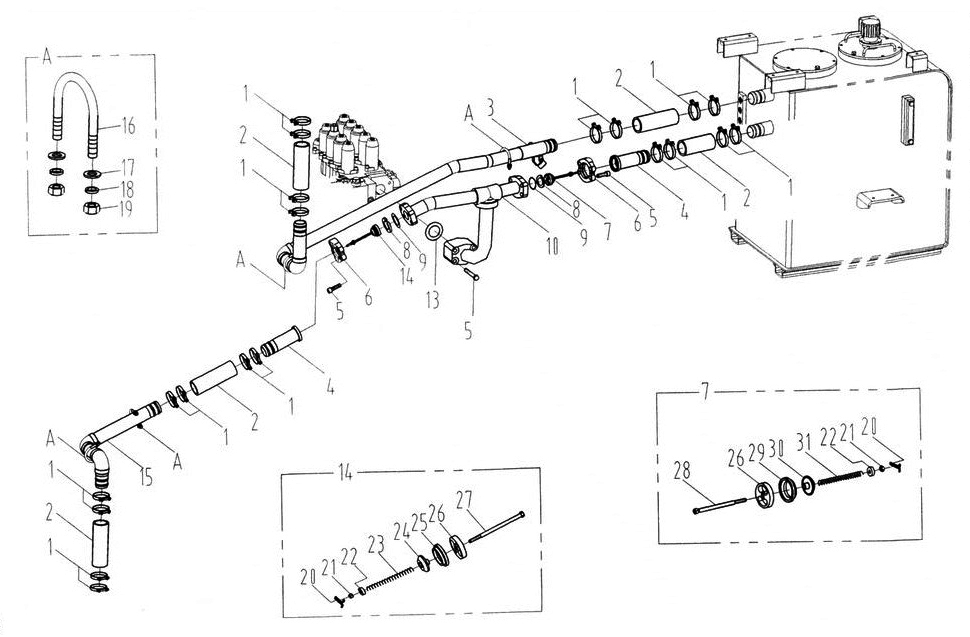

Главный обратный трубопровод

← Трубопровод к гидроцилиндрам рукояти ковша и ковша Обратный трубопровод →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Хомут Ø40-Ø64

Каталожный номер:09C0029

Комплект:20

Примечание:

№ на схеме:2

Наименование:Рукав низкого давления Ø45-5P, L=172

Каталожный номер:30A0185

Комплект:5

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:10D0798

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка фланцевая

Каталожный номер:37А0142

Комплект:2

Примечание:

№ на схеме:5

Наименование:Винт 12x35-10.9-Zn.D

Каталожный номер:04B0251

Комплект:12

Примечание:

№ на схеме:6

Наименование:Хомут

Каталожный номер:04A0251

Комплект:2

Примечание:

№ на схеме:7

Наименование:Клапан

Каталожный номер:12C0154

Комплект:1

Примечание:

№ на схеме:8

Наименование:Кольцо защитное

Каталожный номер:07B0005

Комплект:2

Примечание:

№ на схеме:9

Наименование:Кольцо круглого сечения 47.22x3.53

Каталожный номер:12B0446

Комплект:2

Примечание:

№ на схеме:10

Наименование:Трубка

Каталожный номер:10D0810

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 56.74x3.53

Каталожный номер:12B0447

Комплект:1

Примечание:

№ на схеме:14

Наименование:Клапан

Каталожный номер:12C0155

Комплект:1

Примечание:

№ на схеме:15

Наименование:Трубка

Каталожный номер:10D0800

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:02B0084

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:8

Примечание:

№ на схеме:18

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:19

Наименование:Гайка М8-8-Zn.D

Каталожный номер:03B0021

Комплект:8

Примечание:

№ на схеме:20

Наименование:Палец 1.6x20

Каталожный номер:08B0010

Комплект:2

Примечание:

№ на схеме:21

Наименование:Гайка М5-8-Zn.D

Каталожный номер:03B0032

Комплект:2

Примечание:

№ на схеме:22

Наименование:Кольцо защитное

Каталожный номер:76A0008

Комплект:2

Примечание:

№ на схеме:23

Наименование:Пружина

Каталожный номер:75A0006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Золотник

Каталожный номер:65A0008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Втулка

Каталожный номер:55A0056

Комплект:1

Примечание:

№ на схеме:26

Наименование:Основание

Каталожный номер:78A0002

Комплект:2

Примечание:

№ на схеме:27

Наименование:Стержень

Каталожный номер:65A0054

Комплект:1

Примечание:

№ на схеме:28

Наименование:Стержень

Каталожный номер:65A0053

Комплект:1

Примечание:

№ на схеме:29

Наименование:Втулка

Каталожный номер:55A0055

Комплект:1

Примечание:

№ на схеме:30

Наименование:Золотник

Каталожный номер:65A0005

Комплект:1

Примечание:

№ на схеме:31

Наименование:Пружина

Каталожный номер:75A0004

Комплект:1

Примечание:
