23C0038 Система акселератора

← 00E0110 Система охлаждения 00E0112 Бак топливный →

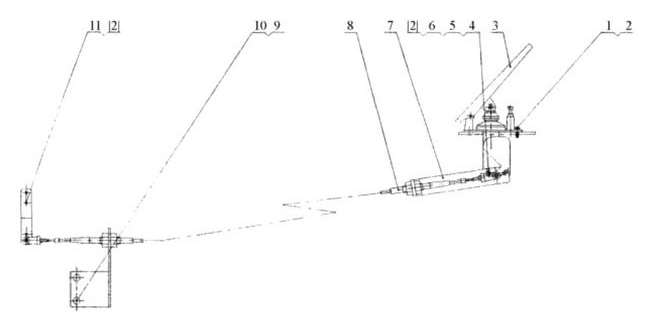

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M6x20-8.8-Zn.D

Каталожный номер:00B0010

Комплект:9

Примечание:

№ на схеме:2

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:7

Примечание:

№ на схеме:3

Наименование:Педаль газа

Каталожный номер:50C0028

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт M6x25-8.8-Zn.D

Каталожный номер:00B0023

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:6

Наименование:Гайка M6-8-Zn.D

Каталожный номер:00B0036

Комплект:2

Примечание:

№ на схеме:7

Наименование:Опора

Каталожный номер:21A0859

Комплект:1

Примечание:

№ на схеме:8

Наименование:Вал гибкий

Каталожный номер:23C0039

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт M6x12-8.8-Zn.D

Каталожный номер:00B0021

Комплект:2

Примечание:
