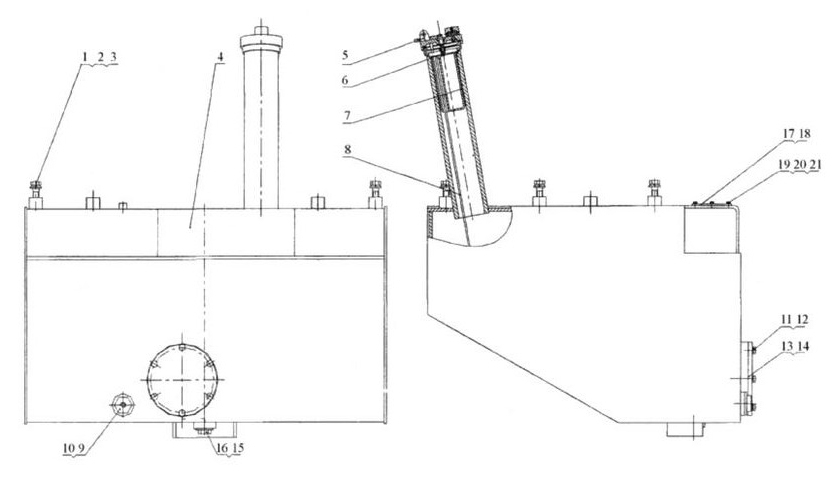

00E0112 Бак топливный

← 23C0038 Система акселератора 05E0024 Трансмиссия и гидротрансформатор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба 16-140HV-ZnD

Каталожный номер:06B0012

Комплект:6

Примечание:

№ на схеме:2

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:6

Примечание:

№ на схеме:3

Наименование:Болт M16x50-8.8-Zn.D

Каталожный номер:00B0045

Комплект:6

Примечание:

№ на схеме:4

Наименование:Бак

Каталожный номер:04D0115

Комплект:1

Примечание:

№ на схеме:5

Наименование:Колпачок

Каталожный номер:16С0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо 75

Каталожный номер:07B0003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Фильтр

Каталожный номер:12D0C05

Комплект:1

Примечание:

№ на схеме:8

Наименование:Плунжер

Каталожный номер:20А1010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо круглого сечения 48x3.5

Каталожный номер:12B0239

Комплект:1

Примечание:

№ на схеме:10

Наименование:Фильтр

Каталожный номер:05D0012

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:12

Наименование:Болт M10x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 145x3.55

Каталожный номер:12B0238

Комплект:1

Примечание:

№ на схеме:14

Наименование:Крышка

Каталожный номер:52A0050

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо круглого сечения 40x3.1

Каталожный номер:12B0381

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:03B0024

Комплект:1

Примечание:

№ на схеме:17

Наименование:Планка

Каталожный номер:13A0765

Комплект:1

Примечание:

№ на схеме:18

Наименование:Резина

Каталожный номер:82A0222

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт M5x20-8.8-Zn.D

Каталожный номер:00B0335

Комплект:6

Примечание:

№ на схеме:20

Наименование:Шайба 5-140HV-Zn.D

Каталожный номер:06B0066

Комплект:6

Примечание:

№ на схеме:21

Наименование:Шайба 5

Каталожный номер:06B0017

Комплект:6

Примечание:
