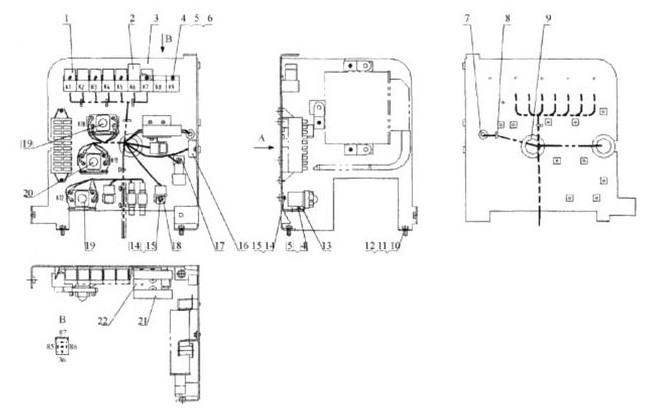

46С0642 Реле в сборе

← 22E0280 Электропроводка кабины 22E0265 Система управления подъемным механизмом капота →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Реле

Каталожный номер:31B0059

Комплект:6

Примечание:

№ на схеме:2

Наименование:Прерыватель указателя поворотов

Каталожный номер:31B0018

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пластина

Каталожный номер:00D0845

Комплект:1

Примечание:

№ на схеме:4

Наименование:Винт M4x12-4.8-Zn.D

Каталожный номер:04B0198

Комплект:15

Примечание:

№ на схеме:5

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:15

Примечание:

№ на схеме:6

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:15

Примечание:

№ на схеме:7

Наименование:Кольцо резиновое

Каталожный номер:83A0270

Комплект:2

Примечание:

№ на схеме:8

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0119

Комплект:5

Примечание:

№ на схеме:9

Наименование:Кольцо резиновое

Каталожный номер:83A0148

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт M8x30-8.8-Zn.D

Каталожный номер:00B0020

Комплект:3

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:3

Примечание:

№ на схеме:12

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:3

Примечание:

№ на схеме:13

Наименование:Пластина

Каталожный номер:20A2264

Комплект:3

Примечание:

№ на схеме:14

Наименование:Винт

Каталожный номер:04B0221

Комплект:13

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:06B0017

Комплект:13

Примечание:

№ на схеме:16

Наименование:Диодная матрица

Каталожный номер:38B0017

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пластина

Каталожный номер:20A2271

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пластина

Каталожный номер:20A2267

Комплект:3

Примечание:

№ на схеме:19

Наименование:Реле

Каталожный номер:31B0011

Комплект:2

Примечание:

№ на схеме:20

Наименование:Реле

Каталожный номер:3xB0006

Комплект:1

Примечание:

№ на схеме:21

Наименование:Предохранитель плавкий

Каталожный номер:37B0003

Комплект:2

Примечание:

№ на схеме:22

Наименование:Предохранитель плавкий

Каталожный номер:20A2270

Комплект:1

Примечание:
