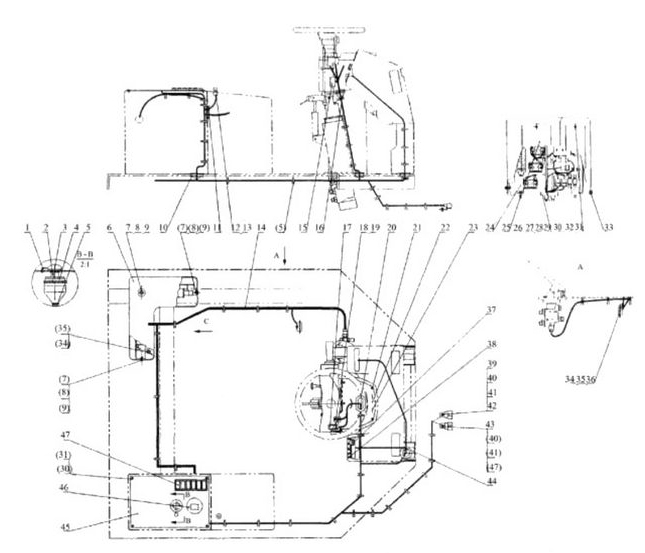

22E0280 Электропроводка кабины

← 22E0235 Электропроводка переднего освещения 46С0642 Реле в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Чехол

Каталожный номер:84A0320

Комплект:1

Примечание:

№ на схеме:2

Наименование:Переключатель клавишный

Каталожный номер:34B0118

Комплект:1

Примечание:

№ на схеме:3

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Чехол

Каталожный номер:83A0192

Комплект:1

Примечание:

№ на схеме:5

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:85A0283

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба 8-Zn.D

Каталожный номер:06B0219

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0218

Комплект:3

Примечание:

№ на схеме:9

Наименование:Болт M8x25-8.8-Zn.D

Каталожный номер:00B0336

Комплект:3

Примечание:

№ на схеме:10

Наименование:Кольцо резиновое

Каталожный номер:83A0273

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо резиновое

Каталожный номер:83A0148

Комплект:1

Примечание:

№ на схеме:12

Наименование:Выключатель

Каталожный номер:34B0032

Комплект:1

Примечание:

№ на схеме:13

Наименование:Контакт

Каталожный номер:34B0082

Комплект:1

Примечание:

№ на схеме:14

Наименование:Жгут

Каталожный номер:08С0733

Комплект:1

Примечание:

№ на схеме:15

Наименование:Выключатель

Каталожный номер:34B0146

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо резиновое

Каталожный номер:83A0262

Комплект:1

Примечание:

№ на схеме:17

Наименование:Выключатель сигнала поворота

Каталожный номер:34B0076

Комплект:1

Примечание:

№ на схеме:18

Наименование:Выключатель

Каталожный номер:34B0077

Комплект:1

Примечание:

№ на схеме:19

Наименование:Винт M4x10-4.8-Zn.D

Каталожный номер:04B0292

Комплект:2

Примечание:

№ на схеме:20

Наименование:Кольцо резиновое

Каталожный номер:83A0271

Комплект:1

Примечание:

№ на схеме:21

Наименование:Винт M4x16-4.8-Zn.D

Каталожный номер:04B0293

Комплект:5

Примечание:

№ на схеме:22

Наименование:Панель инструментов

Каталожный номер:46C0716

Комплект:1

Примечание:

№ на схеме:23

Наименование:Панель инструментов

Каталожный номер:46C0718

Комплект:1

Примечание:

№ на схеме:24

Наименование:Реле в сборе

Каталожный номер:46C0642

Комплект:1

Примечание:

№ на схеме:25

Наименование:Крышка

Каталожный номер:82A0233

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо резиновое

Каталожный номер:83A0272

Комплект:1

Примечание:

№ на схеме:27

Наименование:Винт M4x16-4.8-Zn.D

Каталожный номер:04B0099

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:2

Примечание:

№ на схеме:30

Наименование:Винт M6xl6-4.8-ZnD

Каталожный номер:04B0256

Комплект:8

Примечание:

№ на схеме:31

Наименование:Шайба 6-140Hv-Zn.D

Каталожный номер:06B0247

Комплект:8

Примечание:

№ на схеме:32

Наименование:Крышка

Каталожный номер:82A0227

Комплект:1

Примечание:

№ на схеме:33

Наименование:Втулка

Каталожный номер:83A0276

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт M8x16-8.8-Zn.D

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:36

Наименование:Клаксон

Каталожный номер:38B0011

Комплект:1

Примечание:

№ на схеме:37

Наименование:Прикуриватель в сборе

Каталожный номер:37B0061

Комплект:1

Примечание:

№ на схеме:38

Наименование:Выключатель

Каталожный номер:34B0145

Комплект:1

Примечание:

№ на схеме:39

Наименование:Пластина

Каталожный номер:20A2272

Комплект:1

Примечание:

№ на схеме:40

Наименование:Болт M6x16-8.8-Zn.D

Каталожный номер:00B0022

Комплект:2

Примечание:

№ на схеме:41

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:2

Примечание:

№ на схеме:42

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:2

Примечание:

№ на схеме:43

Наименование:Пластина

Каталожный номер:20A419

Комплект:1

Примечание:

№ на схеме:44

Наименование:Кольцо резиновое

Каталожный номер:83A0274

Комплект:1

Примечание:

№ на схеме:45

Наименование:Пластина

Каталожный номер:36D0136

Комплект:1

Примечание:

№ на схеме:46

Наименование:Таймер

Каталожный номер:35B0038

Комплект:1

Примечание:

№ на схеме:47

Наименование:Выключатель

Каталожный номер:34B0144

Комплект:1

Примечание:
