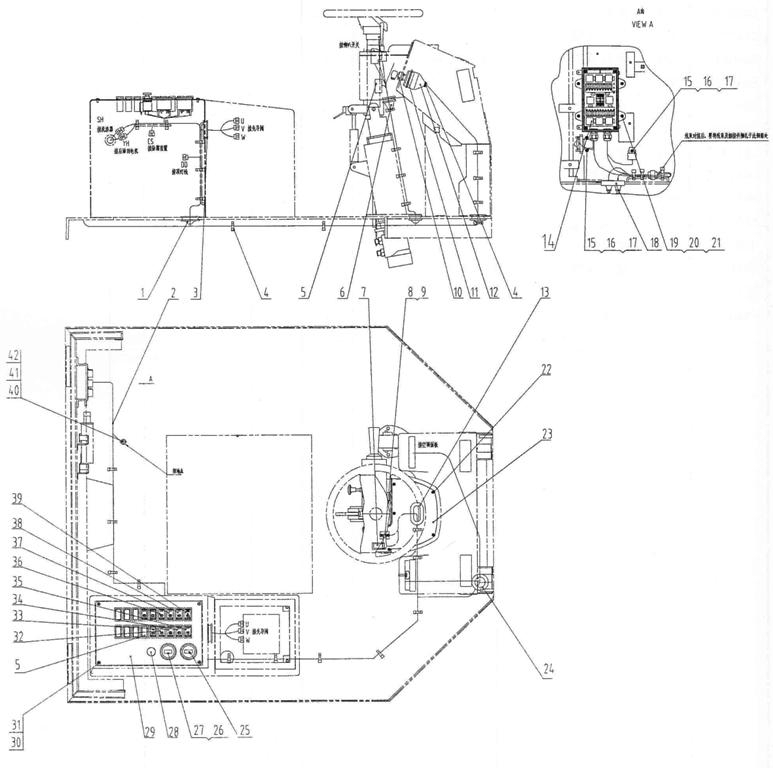

46С5280 002 CAB WIRING

← 46С3692 000 PLATFORM 46C6195 000 CONTROL BOX →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GROMMET (VER: 001)

Каталожный номер:83А0273

Комплект:1

Примечание:

№ на схеме:2

Наименование:HARNESS (VER: 000)

Каталожный номер:08C3941

Комплект:1

Примечание:

№ на схеме:3

Наименование:GROMMET (VER: 002)

Каталожный номер:83A0148

Комплект:1

Примечание:

№ на схеме:4

Наименование:NYLON STRAP (VER: 001)

Каталожный номер:37В0004

Комплект:40

Примечание:

№ на схеме:5

Наименование:COVER (VER: 000)

Каталожный номер:34В0655

Комплект:11

Примечание:

№ на схеме:6

Наименование:GROMMET (VER: 000)

Каталожный номер:83А0262

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRONT FLOODLIGHT SW (VER: 000)

Каталожный номер:34В0701

Комплект:1

Примечание:

№ на схеме:8

Наименование:COMBINATION SWITCH (VER: 000)

Каталожный номер:34В0077

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW (VER: 000)

Каталожный номер:04В0292

Комплект:2

Примечание:

№ на схеме:10

Наименование:START SWITCH (VER: 000)

Каталожный номер:34В0118

Комплект:1

Примечание:

№ на схеме:11

Наименование:CABLE TIE (VER: 001)

Каталожный номер:37В0010

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOOT (VER: 001)

Каталожный номер:83А0192

Комплект:1

Примечание:

№ на схеме:13

Наименование:GROMMET (VER: 000)

Каталожный номер:83А0271

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONTROL CASE AS (VER: 000)

Каталожный номер:46С6195

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW (VER: 000)

Каталожный номер:04В0198

Комплект:3

Примечание:

№ на схеме:16

Наименование:WASHER (VER: 000)

Каталожный номер:06В0022

Комплект:3

Примечание:

№ на схеме:17

Наименование:WASHER (VER: 000)

Каталожный номер:06В0097

Комплект:3

Примечание:

№ на схеме:18

Наименование:GROMMET (VER: 000)

Каталожный номер:83А0388

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT (VER: 000)

Каталожный номер:00В0010

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER (VER: 000)

Каталожный номер:06В0024

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER (VER: 000)

Каталожный номер:06В0003

Комплект:4

Примечание:

№ на схеме:22

Наименование:SCREW (VER: 000)

Каталожный номер:04В0293

Комплект:5

Примечание:

№ на схеме:23

Наименование:INSTRUMENT AS (VER: 000)

Каталожный номер:46С1883

Комплект:1

Примечание:

№ на схеме:24

Наименование:GROMMET (VER: 001)

Каталожный номер:83А0274

Комплект:1

Примечание:

№ на схеме:25

Наименование:AIR PRESSURE GAUGE (VER: 000)

Каталожный номер:35B0075

Комплект:1

Примечание:

№ на схеме:26

Наименование:TIMER (VER: 000)

Каталожный номер:35B0038

Комплект:1

Примечание:

№ на схеме:27

Наименование:DECAL (VER: 001)

Каталожный номер:74А0388

Комплект:2

Примечание:

№ на схеме:28

Наименование:LIGHTER (VER: 001)

Каталожный номер:37B0061

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER (VER: 000)

Каталожный номер:36D0631

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW (VER: 000)

Каталожный номер:04B0256

Комплект:4

Примечание:

№ на схеме:31

Наименование:WASHER (VER: 000)

Каталожный номер:06B0139

Комплект:4

Примечание:

№ на схеме:32

Наименование:REAR WIPER SWITCH (VER: 000)

Каталожный номер:34B0644

Комплект:1

Примечание:

№ на схеме:33

Наименование:FRONT WASHER SWT1CH (VER: 000)

Каталожный номер:34B0696

Комплект:1

Примечание:

№ на схеме:34

Наименование:FRONT WIPER SWITCH (VER: 000)

Каталожный номер:34B0697

Комплект:1

Примечание:

№ на схеме:35

Наименование:HAZARD FLASHER SWITCH (VER: 000)

Каталожный номер:34B0698

Комплект:1

Примечание:

№ на схеме:36

Наименование:REAR FLOODLIGHT SWITCH (VER: 000)

Каталожный номер:34B0699

Комплект:1

Примечание:

№ на схеме:37

Наименование:WORK LIGHT SWITCH (VER: 000)

Каталожный номер:34B0650

Комплект:1

Примечание:

№ на схеме:38

Наименование:POSITION LIGHT SWITCH (VER: 000)

Каталожный номер:34B0700

Комплект:1

Примечание:

№ на схеме:39

Наименование:SWITCH (VER: 000)

Каталожный номер:34B0659

Комплект:1

Примечание:

№ на схеме:40

Наименование:WASHER (VER: 000)

Каталожный номер:06B0001

Комплект:1

Примечание:

№ на схеме:41

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:1

Примечание:

№ на схеме:42

Наименование:NUT (VER: 000)

Каталожный номер:03B0053

Комплект:1

Примечание:

№ на схеме:43

Наименование:DEFROSTER SWITCH (VER: 000)

Каталожный номер:34B0646

Комплект:1

Примечание:
