46С3692 000 PLATFORM

← 46С3693 004 PLATFORM AS 46С5280 002 CAB WIRING →

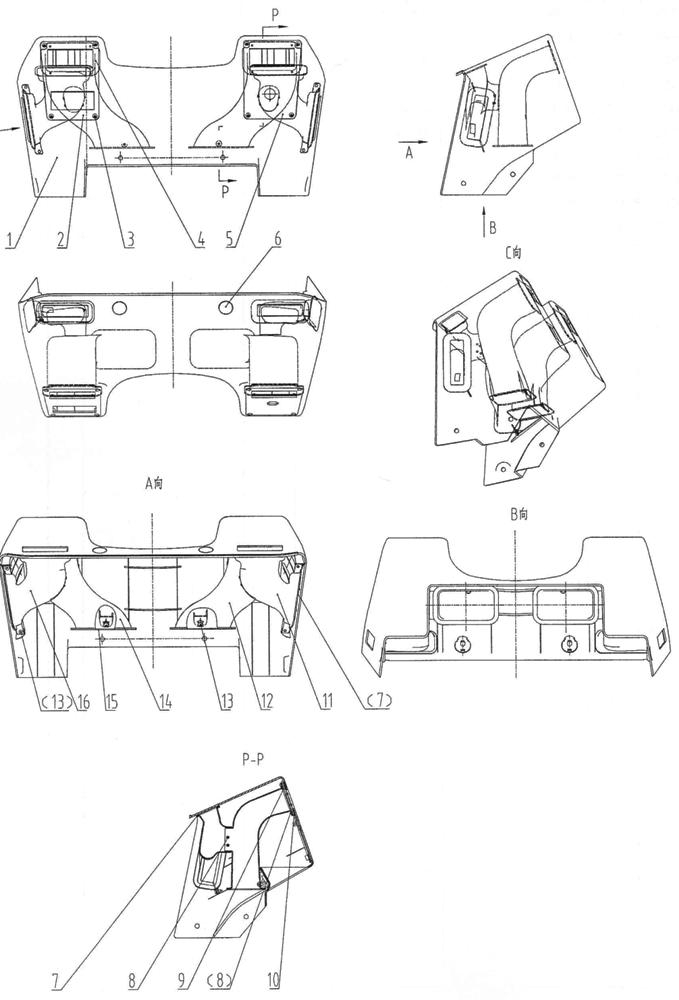

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATFORM (VER: 000)

Каталожный номер:86А0768

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE-LH (VER: 000)

Каталожный номер:86А0769

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW (VER: 000)

Каталожный номер:04В0292

Комплект:8

Примечание:

№ на схеме:4

Наименование:SPONGE (VER: 000)

Каталожный номер:85А1754

Комплект:1

Примечание:

№ на схеме:5

Наименование:PANEL-RH (VER: 000)

Каталожный номер:86А0810

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER (VER: 000)

Каталожный номер:86А0771

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPONGE (VER: 000)

Каталожный номер:85А1751

Комплект:4

Примечание:

№ на схеме:8

Наименование:RIVET (VER: 000)

Каталожный номер:09В0034

Комплект:16

Примечание:

№ на схеме:9

Наименование:SPONGE (VER: 000)

Каталожный номер:85А1752

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPONGE (VER: 000)

Каталожный номер:85А1753

Комплект:1

Примечание:

№ на схеме:11

Наименование:AIR DUCT (VER: 000)

Каталожный номер:86А0774

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR DUCT (VER: 000)

Каталожный номер:86А0772

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW (VER: 000)

Каталожный номер:04В0045

Комплект:5

Примечание:

№ на схеме:14

Наименование:SPONGE (VER: 000)

Каталожный номер:85А1755

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR DUCT (VER: 000)

Каталожный номер:86А0773

Комплект:1

Примечание:

№ на схеме:16

Наименование:AIR DUCT (VER: 000)

Каталожный номер:86А0775

Комплект:1

Примечание:
