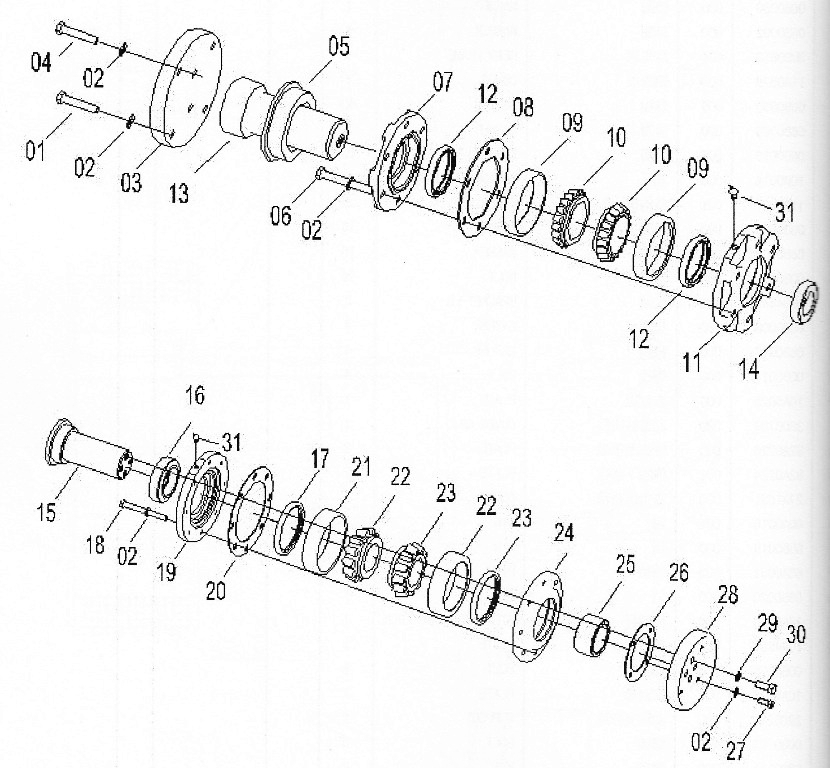

43C0013 004 ARTICULATION HITCH AS

← 30E0539 006 REAR FRAME AS 32E1261 001 WORK IMPLEMENT →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT (VER: 000)

Каталожный номер:01B0102

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER (VER: 001)

Каталожный номер:06B0176

Комплект:26

Примечание:

№ на схеме:3

Наименование:COVER (VER: 000)

Каталожный номер:17A0258

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT (VER: 000)

Каталожный номер:00B0058

Комплект:2

Примечание:

№ на схеме:5

Наименование:BUSHING (VER: 000)

Каталожный номер:55A0341

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:01B0166

Комплект:6

Примечание:

№ на схеме:7

Наименование:CAP (VER: 000)

Каталожный номер:53A0058

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM (VER: 001)

Каталожный номер:34C0092

Комплект:1

Примечание:

№ на схеме:9

Наименование:OUTER RACE (VER: 000)

Каталожный номер:55A0337

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONE (VER: 000)

Каталожный номер:23B0022

Комплект:2

Примечание:

№ на схеме:11

Наименование:CAP (VER: 000)

Каталожный номер:53A0059

Комплект:1

Примечание:

№ на схеме:12

Наименование:LIP TYPE SEAL (VER: 000)

Каталожный номер:13B0351

Комплект:2

Примечание:

№ на схеме:13

Наименование:PIN (VER: 000)

Каталожный номер:60A0087

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING (VER: 000)

Каталожный номер:55A0338

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN (VER: 000)

Каталожный номер:60A0090

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER SLEEVE (VER: 000)

Каталожный номер:55A0141

Комплект:1

Примечание:

№ на схеме:17

Наименование:LIP TYPE SEAL (VER: 000)

Каталожный номер:13B0352

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT (VER: 000)

Каталожный номер:01B0208

Комплект:8

Примечание:

№ на схеме:19

Наименование:COVER (VER: 000)

Каталожный номер:53A0155

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM (VER: 001)

Каталожный номер:34C0093

Комплект:1

Примечание:

№ на схеме:21

Наименование:OUTER RACE (VER: 000)

Каталожный номер:55A0339

Комплект:2

Примечание:

№ на схеме:22

Наименование:CONE (VER: 000)

Каталожный номер:23B0023

Комплект:2

Примечание:

№ на схеме:23

Наименование:LIP TYPE SEAL (VER: 000)

Каталожный номер:13B0353

Комплект:1

Примечание:

№ на схеме:24

Наименование:CAP (VER: 000)

Каталожный номер:53A0060

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPACER SLEEVE (VER: 000)

Каталожный номер:55A0340

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM (VER: 001)

Каталожный номер:34C0094

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT (VER: 000)

Каталожный номер:00B0013

Комплект:6

Примечание:

№ на схеме:28

Наименование:LOCK PLATE (VER: 000)

Каталожный номер:53A0156

Комплект:1

Примечание:

№ на схеме:29

Наименование:WASHER (VER: 000)

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:30

Наименование:BOLT (VER: 000)

Каталожный номер:00B0094

Комплект:4

Примечание:

№ на схеме:31

Наименование:GREASE FITTING (VER: 000)

Каталожный номер:10B0014

Комплект:2

Примечание:
