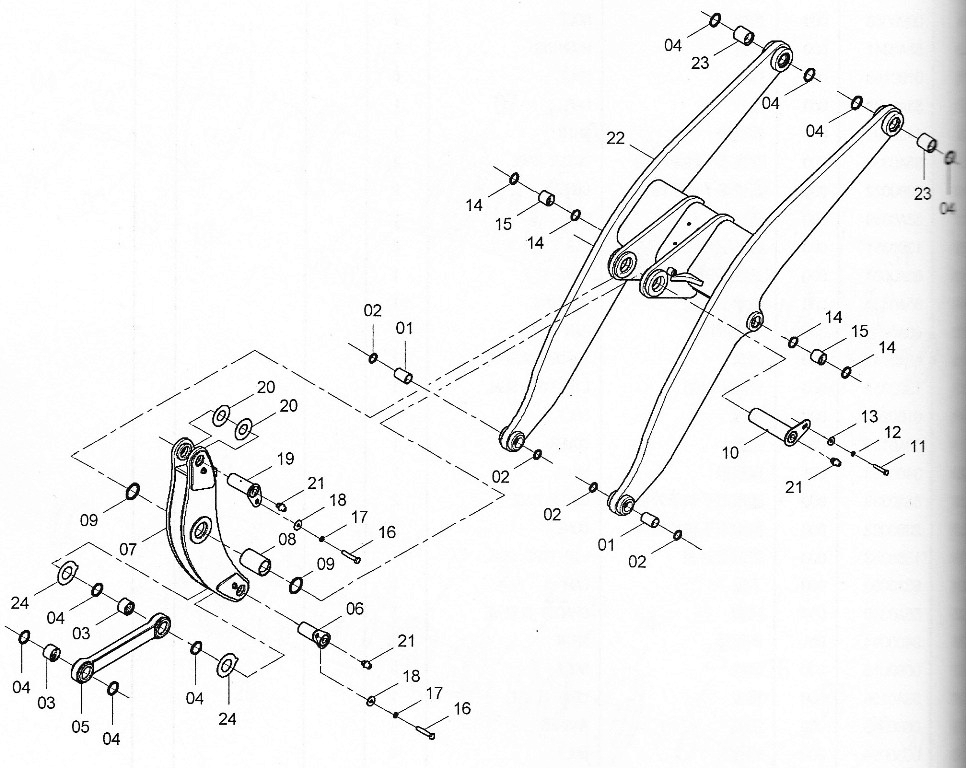

32E1261 001 WORK IMPLEMENT

← 43C0013 004 ARTICULATION HITCH AS 32E1118 000 WORK IMPLEMENT SYSTEM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BUSHING (VER: 000)

Каталожный номер:54A0008

Комплект:2

Примечание:

№ на схеме:02

Наименование:SEAL RING (VER: 001)

Каталожный номер:35C0013

Комплект:4

Примечание:

№ на схеме:03

Наименование:BUSHING (VER: 000)

Каталожный номер:55A0007

Комплект:2

Примечание:

№ на схеме:04

Наименование:SEAL RING (VER: 001)

Каталожный номер:35C0003

Комплект:8

Примечание:

№ на схеме:05

Наименование:LINKAGE (VER: 000)

Каталожный номер:16D0139

Комплект:1

Примечание:

№ на схеме:06

Наименование:PIN (VER: 001)

Каталожный номер:11D0003

Комплект:1

Примечание:

№ на схеме:07

Наименование:BUCKET LEVER (VER: 000)

Каталожный номер:21D0866

Комплект:1

Примечание:

№ на схеме:08

Наименование:BUSHING (VER: 000)

Каталожный номер:55A0008

Комплект:11

Примечание:

№ на схеме:09

Наименование:SEAL 110X130X8 (VER: 002)

Каталожный номер:35C0004

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN (VER: 001)

Каталожный номер:11D0002

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT (VER: 000)

Каталожный номер:00B0123

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER (VER: 000)

Каталожный номер:06B0052

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER (VER: 000)

Каталожный номер:06B0068

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING 75X87X8 (VER: 001)

Каталожный номер:35C0012

Комплект:4

Примечание:

№ на схеме:15

Наименование:BUSHING (VER: 002)

Каталожный номер:54A0006

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT (VER: 000)

Каталожный номер:00B0055

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER (VER: 000)

Каталожный номер:06B0019

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER (VER: 000)

Каталожный номер:06B0016

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN (VER: 002)

Каталожный номер:11D0044

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM (VER: 000)

Каталожный номер:34C0828

Комплект:2

Примечание:

№ на схеме:21

Наименование:GREASE FITTING (VER: 000)

Каталожный номер:10B0014

Комплект:3

Примечание:

№ на схеме:21

Наименование:SHIM (VER: 002)

Каталожный номер:28C0114

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOOM (VER: 000)

Каталожный номер:21D0865

Комплект:1

Примечание:

№ на схеме:23

Наименование:BUSHING (VER: 002)

Каталожный номер:54A0007

Комплект:2

Примечание:
