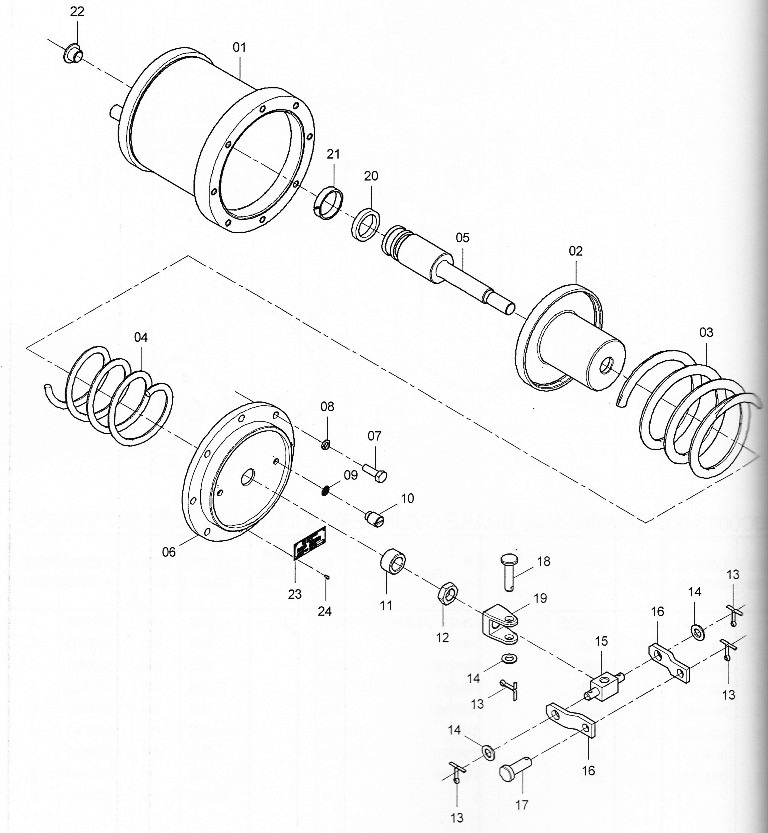

13C0189 003 BRAKE CYLINDER

← 13C0013 003 BRAKE CYLINDER AS 15C0186 001 BRAKE VALVE MOUNTING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CYLINDER BODY (VER: 000)

Каталожный номер:13D0224

Комплект:1

Примечание:

№ на схеме:02

Наименование:SPRING HOLDER (VER: 000)

Каталожный номер:71A0021

Комплект:1

Примечание:

№ на схеме:03

Наименование:SPRING (VER: 000)

Каталожный номер:75A0051

Комплект:1

Примечание:

№ на схеме:04

Наименование:SPRING (VER: 000)

Каталожный номер:75A0052

Комплект:1

Примечание:

№ на схеме:05

Наименование:PISTON (VER: 001)

Каталожный номер:50A0134

Комплект:1

Примечание:

№ на схеме:06

Наименование:COVER (VER: 001)

Каталожный номер:53A0446

Комплект:1

Примечание:

№ на схеме:07

Наименование:BOLT (VER: 000)

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:08

Наименование:WASHER (VER: 000)

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:09

Наименование:STRAINER (VER: 000)

Каталожный номер:38А0004

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG (VER: 000)

Каталожный номер:0ЗВ0057

Комплект:2

Примечание:

№ на схеме:11

Наименование:SLEEVE (VER: 000)

Каталожный номер:55А0127

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT (VER: 000)

Каталожный номер:03В0181

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN (VER: 000)

Каталожный номер:08В0028

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER (VER: 000)

Каталожный номер:06В0001

Комплект:3

Примечание:

№ на схеме:15

Наименование:SLEEVE (VER: 000)

Каталожный номер:55А1257

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLATE (VER: 000)

Каталожный номер:22А1222

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN (VER: 000)

Каталожный номер:66А0020

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN (VER: 000)

Каталожный номер:66А0076

Комплект:1

Примечание:

№ на схеме:19

Наименование:FORK (VER: 001)

Каталожный номер:73А0074

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL RING (VER: 000)

Каталожный номер:13В0415

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT RING (VER: 000)

Каталожный номер:80А0053

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG (VER: 000)

Каталожный номер:83А0026

Комплект:1

Примечание:

№ на схеме:23

Наименование:NAMEPLATE (VER: 000)

Каталожный номер:74А1793

Комплект:1

Примечание:

№ на схеме:24

Наименование:RIVET (VER: 000)

Каталожный номер:09B0002

Комплект:4

Примечание:
