13C0013 003 BRAKE CYLINDER AS

← 45C0277 002 FUEL FILTER 13C0189 003 BRAKE CYLINDER →

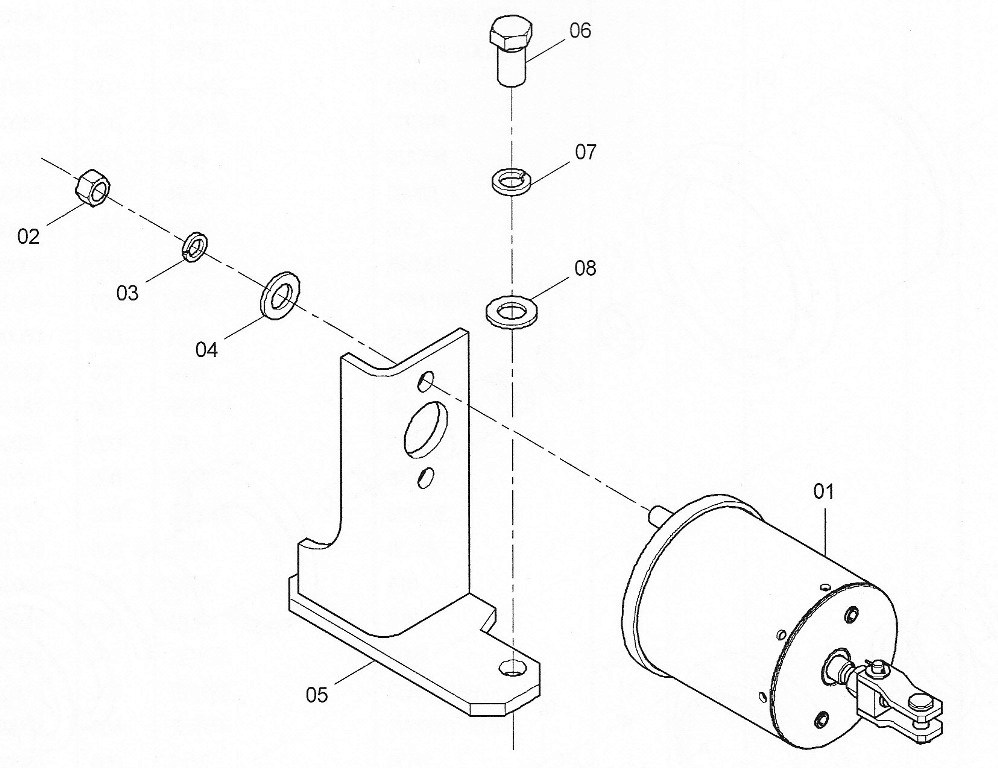

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRAKE CYLINDER (VER: 003)

Каталожный номер:13C0189

Комплект:1

Примечание:S.C: Z

№ на схеме:2

Наименование:NUT (VER: 000)

Каталожный номер:03B0103

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER (VER: 000)

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER (VER: 000)

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:5

Наименование:BRACKET (VER: 001)

Каталожный номер:00D2035

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0055

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER (VER: 000)

Каталожный номер:06B0019

Комплект:2

Примечание:

№ на схеме:8

Наименование:WASHER (VER: 000)

Каталожный номер:06B0016

Комплект:2

Примечание:
