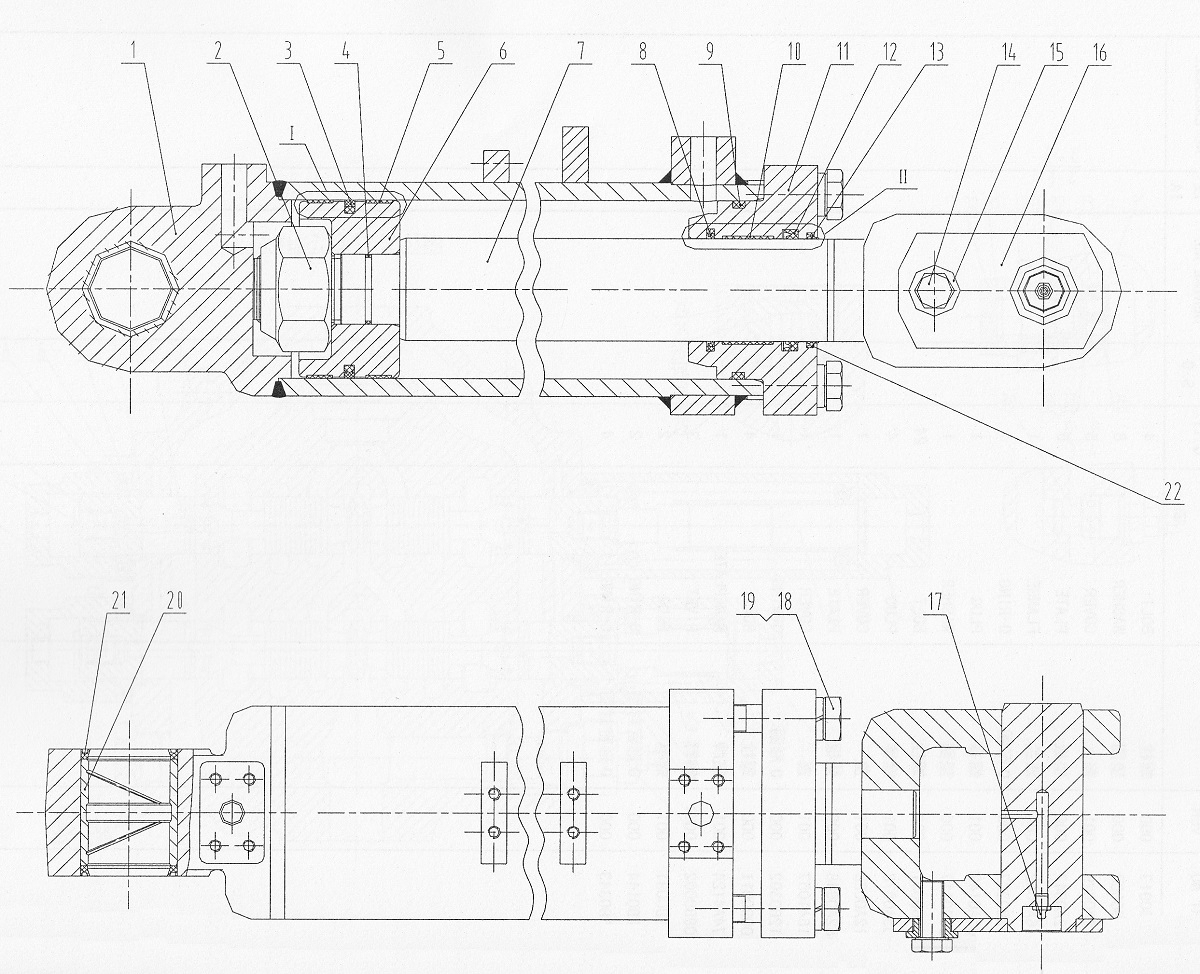

11E0036 002 BOOM CYLINDER AS

← 12C2553 000 CONTROL VALVE 00C1688 001 TILTING CYLINDER LINES →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP102909

Комплект:1

Примечание:

№ на схеме:1

Наименование:CYLINDER BODY (VER: 001)

Каталожный номер:13D0068

Комплект:2

Примечание:

№ на схеме:2

Наименование:LOCKNUT (VER: 001)

Каталожный номер:34C0019

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL RING (VER: 001)

Каталожный номер:13B0072

Комплект:2

Примечание:

№ на схеме:4

Наименование:0-RING (VER: 000)

Каталожный номер:12B0088

Комплект:2

Примечание:

№ на схеме:5

Наименование:SUPPORT RING (VER: 001)

Каталожный номер:80A0088

Комплект:4

Примечание:

№ на схеме:6

Наименование:PISTON (VER: 000)

Каталожный номер:50A0033

Комплект:2

Примечание:

№ на схеме:7

Наименование:PISTON ROD (VER: 001)

Каталожный номер:14D0021

Комплект:2

Примечание:

№ на схеме:8

Наименование:SEAL RING (VER: 000)

Каталожный номер:34C0151

Комплект:2

Примечание:

№ на схеме:9

Наименование:0-RING (VER: 000)

Каталожный номер:12B0108

Комплект:2

Примечание:

№ на схеме:10

Наименование:SUPPORT RING (VER: 000)

Каталожный номер:80A0089

Комплект:2

Примечание:

№ на схеме:11

Наименование:CYLINDER HEAD (VER: 000)

Каталожный номер:54A0102

Комплект:2

Примечание:

№ на схеме:12

Наименование:Y-SEAL (VER: 001)

Каталожный номер:13B0158

Комплект:2

Примечание:

№ на схеме:13

Наименование:DUST RING (VER: 001)

Каталожный номер:13B0129

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT (VER: 000)

Каталожный номер:00B0183

Комплект:2

Примечание:

№ на схеме:15

Наименование:BUSHING (VER: 004)

Каталожный номер:56A0050

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIN (VER: 001)

Каталожный номер:11D0016

Комплект:2

Примечание:

№ на схеме:17

Наименование:GREASE FITTING (VER: 000)

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT (VER: 000)

Каталожный номер:01B0194

Комплект:8

Примечание:

№ на схеме:19

Наименование:WASHER (VER: 000)

Каталожный номер:0OB0042

Комплект:8

Примечание:

№ на схеме:20

Наименование:BUSHING (VER: 000)

Каталожный номер:55A0128

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL RING (VER: 001)

Каталожный номер:35C0013

Комплект:4

Примечание:

№ на схеме:22

Наименование:SNAP RING (VER: 001)

Каталожный номер:76A0082

Комплект:2

Примечание:
