00C1688 001 TILTING CYLINDER LINES

← 11E0036 002 BOOM CYLINDER AS 00C1686 000 PILOT CONTROL SYSTEM →

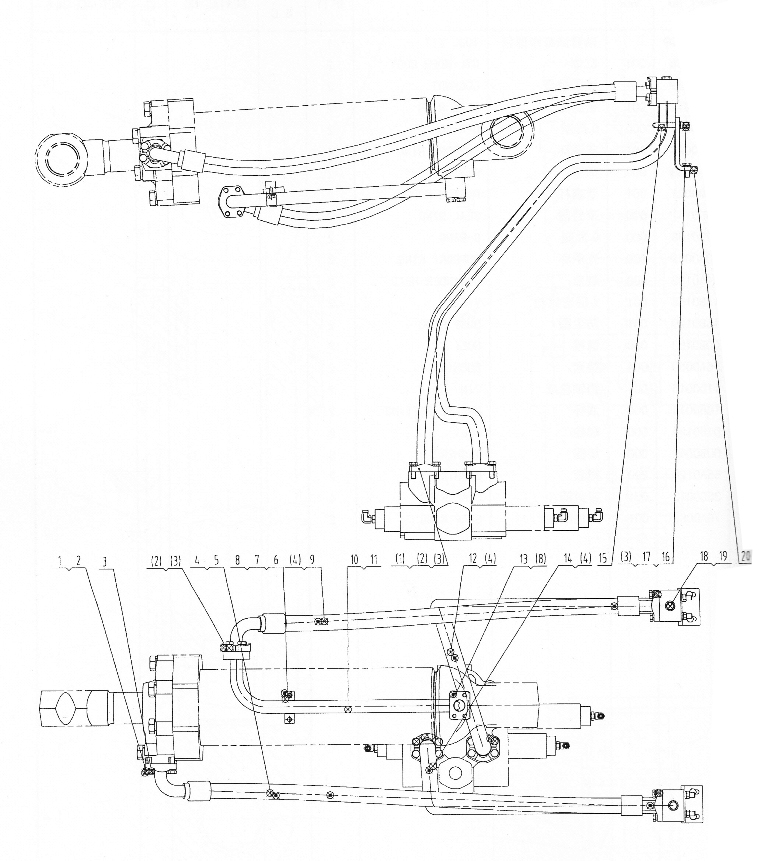

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT (VER: 000)

Каталожный номер:00B0035

Комплект:24

Примечание:

№ на схеме:2

Наименование:WASHER (VER: 000)

Каталожный номер:06B0008

Комплект:28

Примечание:

№ на схеме:3

Наименование:PLATE (VER: 001)

Каталожный номер:72A0630

Комплект:6

Примечание:

№ на схеме:4

Наименование:0-RING (VER: 000)

Каталожный номер:12B0250

Комплект:6

Примечание:

№ на схеме:5

Наименование:HOSE AS (VER: 000)

Каталожный номер:07C2621

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT (VER: 000)

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:7

Наименование:CLAMP (VER: 001)

Каталожный номер:27A0046

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER (VER: 000)

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:9

Наименование:HOSE AS (VER: 000)

Каталожный номер:07C2620

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D6040

Комплект:1

Примечание:

№ на схеме:11

Наименование:0-RING (VER: 000)

Каталожный номер:12B0294

Комплект:1

Примечание:

№ на схеме:12

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D7531

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT (VER: 000)

Каталожный номер:01B0100

Комплект:4

Примечание:

№ на схеме:14

Наименование:TUBE AS (VER: 000)

Каталожный номер:10D7530

Комплект:1

Примечание:

№ на схеме:15

Наименование:U-B0LT (VER: 000)

Каталожный номер:02B0020

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER (VER: 000)

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:17

Наименование:NUT (VER: 000)

Каталожный номер:03B0003

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLUG (VER: 002)

Каталожный номер:03B0093

Комплект:2

Примечание:

№ на схеме:19

Наименование:0-RING (VER: 000)

Каталожный номер:12B0351

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLATE (VER: 000)

Каталожный номер:29A0098

Комплект:2

Примечание:
