Каток CLG612H в сборе

← 01Y0020 Электрическая система 21Y0020 Рама передняя в сборе →

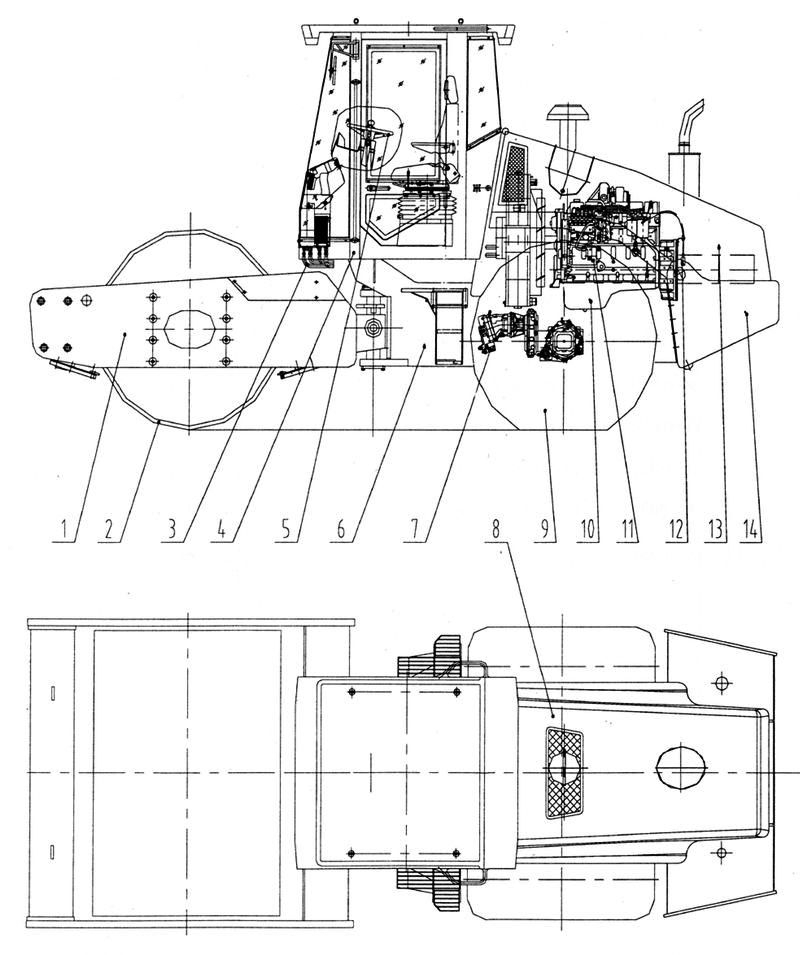

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рама передняя в сборе

Каталожный номер:21Y0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Валец в сборе

Каталожный номер:20Y0022

Комплект:1

Примечание:

№ на схеме:3

Наименование:Система воздушного кондиционирования

Каталожный номер:02Y0015

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кабина в сборе

Каталожный номер:50Y00i1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Электрическая система

Каталожный номер:01Y0020

Комплект:1

Примечание:

№ на схеме:6

Наименование:Задняя рама в сборе

Каталожный номер:22Y0025

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гидравлическая система

Каталожный номер:05Y0041

Комплект:1

Примечание:

№ на схеме:8

Наименование:Капот двигателя в сборе

Каталожный номер:25Y0017

Комплект:1

Примечание:

№ на схеме:9

Наименование:Мост задний в сборе

Каталожный номер:26Y0014

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гидравлическая система рулевого управления

Каталожный номер:05Y0040

Комплект:1

Примечание:

№ на схеме:11

Наименование:Система двигателя

Каталожный номер:00Y0020

Комплект:1

Примечание:

№ на схеме:12

Наименование:Система управления

Каталожный номер:03Y0007

Комплект:1

Примечание:

№ на схеме:13

Наименование:Таблички и наклейки

Каталожный номер:13Y0037

Комплект:1

Примечание:

№ на схеме:14

Наименование:Масла

Каталожный номер:14Y0007

Комплект:1

Примечание:
