01Y0020 Электрическая система

01Y0020 Электрическая система

← 01Y0020 Электрическая система Каток CLG612H в сборе →

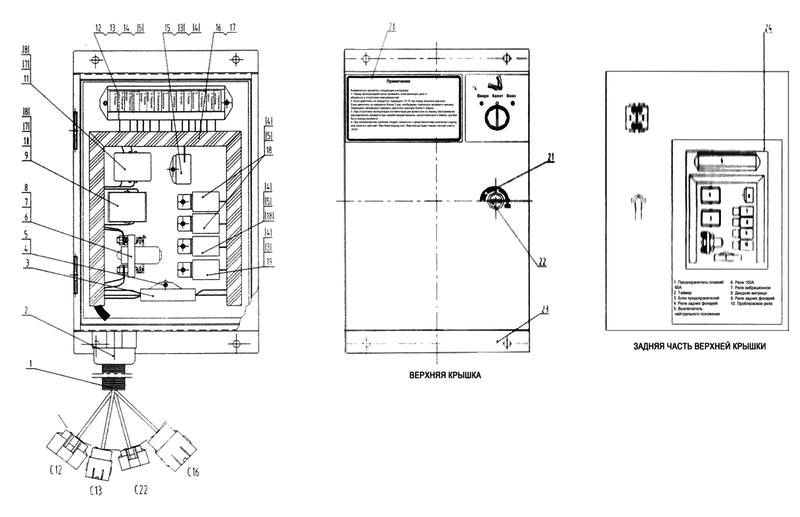

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Проводка
Каталожный номер:08W0101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Фиксатор
Каталожный номер:00U0088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Предохранитель плавкий
Каталожный номер:37V0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Винт
Каталожный номер:04V0166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:06V0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Реле
Каталожный номер:31V0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Винт
Каталожный номер:04V0198
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:06V0022
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Таймер
Каталожный номер:31V0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Разъем
Каталожный номер:36V0109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Реле вибрации
Каталожный номер:46W0127
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Блок предохранительный
Каталожный номер:37V0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Табличка
Каталожный номер:74U0148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Винт
Каталожный номер:04V0286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Диодная матрица
Каталожный номер:37V0022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Шланг
Каталожный номер:37V0031
Комплект:700
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Винт
Каталожный номер:04V0258
Комплект:
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Реле
Каталожный номер:31V0014
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Проблесковое реле
Каталожный номер:31V0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Табличка
Каталожный номер:74U0149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Табличка
Каталожный номер:13Y0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Замок
Каталожный номер:15W0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Распределительная коробка
Каталожный номер:04X0033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Табличка
Каталожный номер:74U0152
Комплект:1
Примечание:
